ال أنا-EISO-5RS485 عبارة عن وحدة توسيع اتصال تسلسلي RS485 ذات 5 منافذ مصممة للاستخدام مع اللوحات الرئيسية CoreIPC. إنه يحول إشارات TTL إلى خمس واجهات RS485 ويوفر عزل الإشارة الرقمية RS485 RX/TX.
خمسة 2 × رؤوس JRS485 ذات 3 سنون, مع أ 2.00 الملعب مم, توفير اتصالات RS485. يتضمن كل رأس RS485_A+, إشارات RS485_B− وGND. تتضمن الوحدة واحدًا 2 × رأس COM2 ذو 5 سنون مع أ 2.54 الملعب مم, زائد واحد 2 × رأس تسلسلي قياسي ذو 4 منافذ ذو 20 سنًا مع أ 2.00 مسافة مم لاتصالات إشارة COM3 عبر COM6 TTL. يتم توفير الطاقة من خلال أ 1 × محطة فينيكس ذات قفل ثنائي مع دبابيس 12 فولت وGND.
تدابير الوحدة 90 مم × 60 مم ويتضمن أربع فتحات تثبيت للتركيب داخل العلبة.

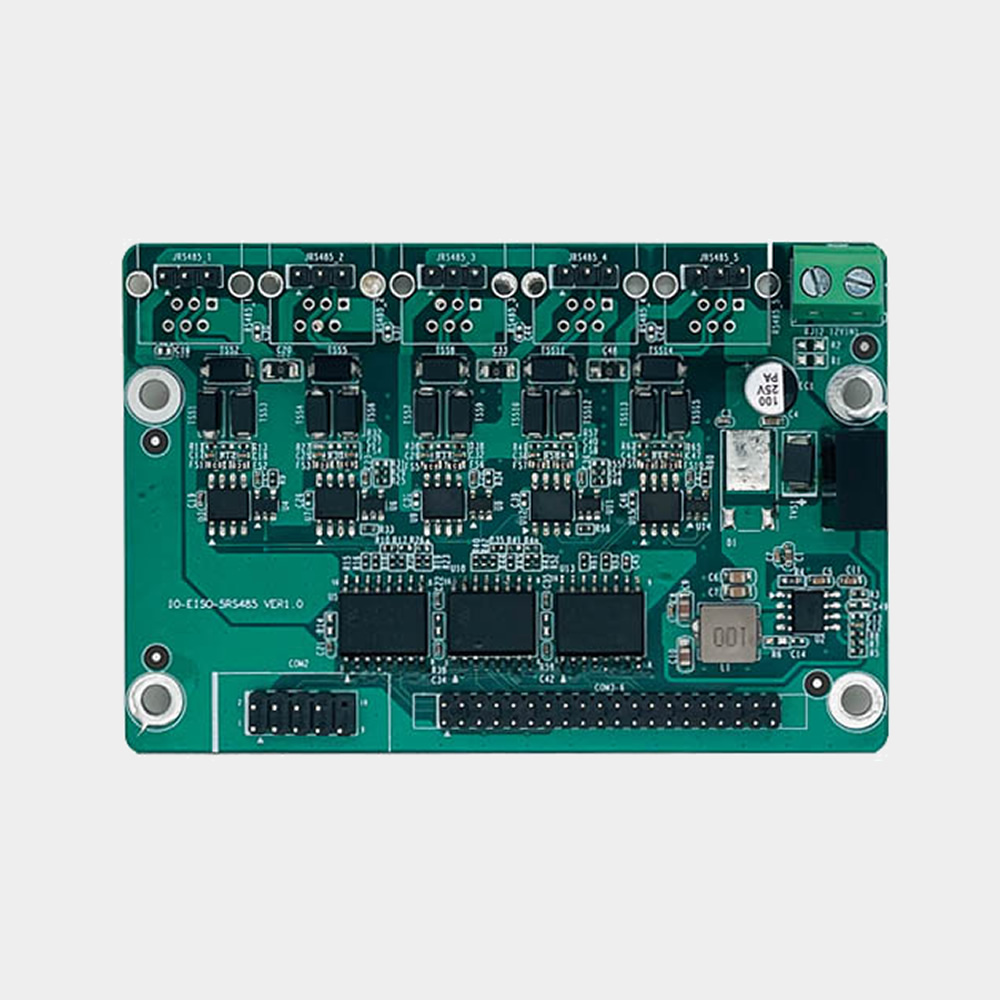

منظر علوي لوحدة التوسعة IO-EISO-5RS485 RS485.

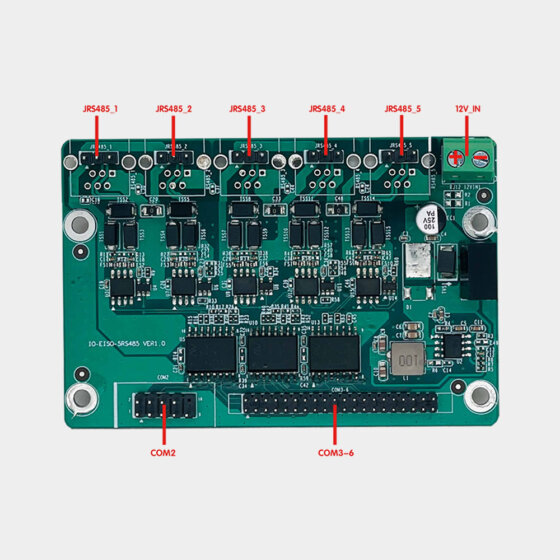

تخطيط الموصل لوحدة التوسعة IO-EISO-5RS485 RS485.
يجمع CoreIPC بين اللوحة الأم الصناعية وخبرة الحوسبة المدمجة مع دعم التصنيع وتخصيص المنتج لمشاريع الأجهزة الصناعية.
- اللوحة الأم الصناعية وتجربة الحوسبة المدمجة
- تصنيع المعدات الأصلية, ODM ودعم تخصيص المنتج
- 10,000+ منشأة تصنيع متر مربع مع 6 خطوط سمت
- 300+ الموظفين المهرة ودعم العملاء العالمي
س: كم عدد منافذ RS485 التي يوفرها IO-EISO-5RS485?
أ: تقوم الوحدة بتحويل إشارات TTL إلى خمس واجهات RS485. يتم توفير كل منفذ RS485 من خلال منفذ منفصل 2 × رأس JRS485 ذو 3 سنون, السماح للوحدة بتقديم خمسة اتصالات RS485.
س: هل توفر الوحدة عزل الإشارة?
أ: نعم. تحدد وثائق المنتج العزل الرقمي لإشارات RS485 RX/TX. لا يتم توفير جهد العزل أو أي قيمة أخرى لأداء العزل في الوثائق الحالية.
س: ما هو مدخل الطاقة الذي يتطلبه IO-EISO-5RS485?
أ: يستخدم IO-EISO-5RS485 مدخلاً تيار مستمر بجهد 12 فولت من خلال أ 1 × محطة فينيكس ذات القفل المزدوج تحمل علامة 12V_IN. دبوس 1 هو GND, والدبوس 2 هو 12 فولت.
س: ما هي الواجهات التسلسلية المقدمة من جانب المضيف؟?
أ: توفر الوحدة واحدًا 2 × رأس COM2 ذو 5 سنون مع أ 2.54 الملعب مم, تحمل RXD, TXD وGND. كما يوفر واحدة 2 × رأس تسلسلي قياسي ذو 20 سنًا لاتصالات إشارة COM3 من خلال COM6 TTL.
س: ما هي أبعاد الوحدة وطريقة التركيب?
أ: تدابير IO-EISO-5RS485 90 مم × 60 مم. يتم توفير أربع فتحات للتركيب, السماح بتأمين الوحدة داخل العلبة.
