El DCDC-36V-12V-240W Es un módulo de alimentación de amplio voltaje de 9 a 36 V CC desarrollado por CoreIPC para admitir aplicaciones integradas y de computadoras industriales.. Convierte una entrada de 9 a 36 V CC en una salida regulada de 12 V CC y admite una corriente de salida de hasta 20 A con una potencia de salida máxima de 240 W..
El módulo admite 19V típico, 24V, y voltajes de entrada de 36 V e incluye protección contra polaridad inversa. Se proporcionan dos opciones de interfaz de entrada: a 1 × Terminal Phoenix de bloqueo de 4 pines con 5.08 paso en mm y un 2 × encabezado de entrada de 6 pines con 2.54 paso mm. Para conexiones de salida de 12V, el módulo proporciona 2 × Conectores de salida de alimentación ATX de 2 pines clasificados para 10 A y 2 × Conectores de salida de alimentación ATX de 3 pines clasificados para 20 A. A 1 × Conector del ventilador del sistema de 4 pines y 1 × También se incluyen cabezales de interruptor de control de salida de 4 pines.
Medición 148 milímetros × 35 milímetros × 35.5 milímetros, El módulo se puede asegurar dentro de un chasis a través de dos orificios de montaje diagonales o instalarse en la pared del chasis usando hardware de montaje..

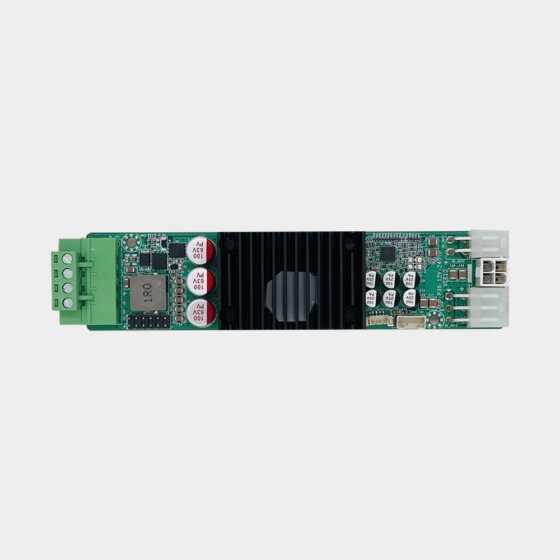

Top view of the DCDC-36V-12V-240W wide-voltage power module.

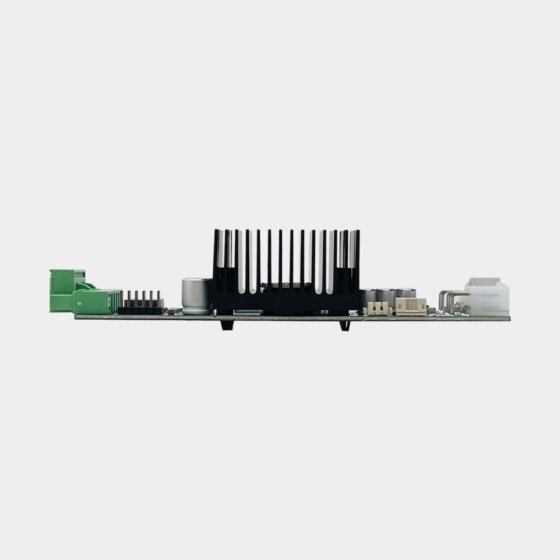

Side view of the DCDC-36V-12V-240W wide-voltage power module.
CoreIPC respalda proyectos de hardware industrial con experiencia informática integrada, capacidades de personalización flexibles, y recursos de fabricación para el desarrollo y entrega de productos..
- Experiencia informática integrada: Experiencia en placas base industriales y productos informáticos integrados..
- OEM / Soporte ODM: Fabricantes originales flexibles, ODM, y soporte de personalización de productos para requisitos específicos del proyecto.
- Capacidad de fabricación: A 10,000+ m² de instalaciones de fabricación con 6 Líneas SMT y 300+ empleados calificados.
- Atención al cliente global: Soporte a clientes y proyectos de hardware industrial en todo el mundo..
q: What input voltage range does the DCDC-36V-12V-240W support?
A: The DCDC-36V-12V-240W supports a 9–36V DC input range. La documentación identifica 19V., 24V, y 36 V como voltajes de entrada típicos para el módulo.
q: What is the maximum output capability of the DCDC-36V-12V-240W?
A: El módulo proporciona una salida de 12 V CC con una corriente de salida máxima de 20 A.. Su potencia de salida máxima documentada es de 240W..
q: Does the DCDC-36V-12V-240W support reverse-polarity protection?
A: Sí. The DCDC-36V-12V-240W includes documented reverse-polarity protection for its 9–36V DC power input.
q: Qué interfaces de entrada están disponibles en el módulo?
A: El módulo proporciona una 1 × Terminal Phoenix de entrada de 9–36 VCC de 4 pines con 5.08 paso en mm y un 2 × Conector de clavija de entrada de CC de 9 a 36 V de 6 pines con 2.54 paso mm.
q: ¿Qué conectores de salida de 12 V se proporcionan??
A: El módulo proporciona 2 × Conectores de salida de alimentación ATX de 2 pines clasificados para 10 A y 2 × Conectores de salida de alimentación ATX de 3 pines clasificados para 20 A.
q: ¿Cuáles son las dimensiones y opciones de montaje??
A: The DCDC-36V-12V-240W measures 148 milímetros × 35 milímetros × 35.5 milímetros. Puede instalarse utilizando dos orificios de montaje diagonales o montarse en la pared del chasis con accesorios de montaje..
