EHL-J6412-LK VER1.0 120 incógnita 120 mm Placa base industrial Intel® Elkhart Lake | CoreIPC

Procesador: Procesador Intel® Celeron J6412 de cuatro núcleos a 2,0 GHz, TDP 10W

Plataforma: Plataforma Intel® Elkhart Lake

conjunto de chips: N / A

Factor de forma: 120mm x 120 mm

Memoria: 1 x Ranura SO-DIMM, DDR4 de un solo canal a 3200 MHz, hasta 32GB

Gráficos: Gráficos Intel® UHD integrados: gráficos centrales de 10.ª generación

Interfaz de visualización: 2 HDMI, 460Hz

Soporte de pantalla: Sincrónico / soporte de visualización asíncrona

Almacenamiento: 1 x interfaz SATA3.0 de 7 pines, 6Gbps; 1 x M.2 Tecla-M 2242 Ranura para SSD SATA, compatible con 2280 Longitud del SSD

Expansión: 1 x M.2 Tecla-E 2230 ranura compatible con WiFi / bluetooth; M.2 Key-M compatible con 3042 4módulo G

LAN: 4 x Intel I225V o I226 2.5G LAN, admite Wake-on-LAN y PXE

USB: 2 USB 3.1, 2 USB 2.0

Puertos COM: 1 x puerto serie RS232, Forma de interfaz RJ45, redirección serial predeterminada 115200

RS485: N / A

Entrada de energía: CC 12 V

Temperatura de funcionamiento: -20°C a 60°C

Sistema operativo: ventanas 10 / ventanas 11 / linux

Dimensiones: 120mm x 120 mm

Enviar consulta Chat en vivo

The EHL-J6412-LK VER1.0 is a 120mm x 120mm Industrial Motherboard designed for embedded and industrial applications. Powered by the Intel® Elkhart Lake Platform with an Intel® Celeron® J6412 2.0GHz quad-core processor, it provides reliable computing performance for soft router, seguridad de red, controles industriales, and cloud terminal projects.

Diseñado con 4 x Intel I225V o I226 2.5G LAN, 1 x RS232 RJ45 COM port, 2 USB 3.1, 2 USB 2.0, 2 x HDMI 4K 60Hz display outputs, y soporte de almacenamiento SATA3.0 más M.2 Key-M, this product supports flexible system integration for soft router, seguridad de red, controles industriales, and cloud terminal applications.

With a 120mm x 120mm board size, confiabilidad de grado industrial, y opciones de configuración flexibles, the EHL-J6412-LK VER1.0 provides a dependable platform for OEM and ODM projects.

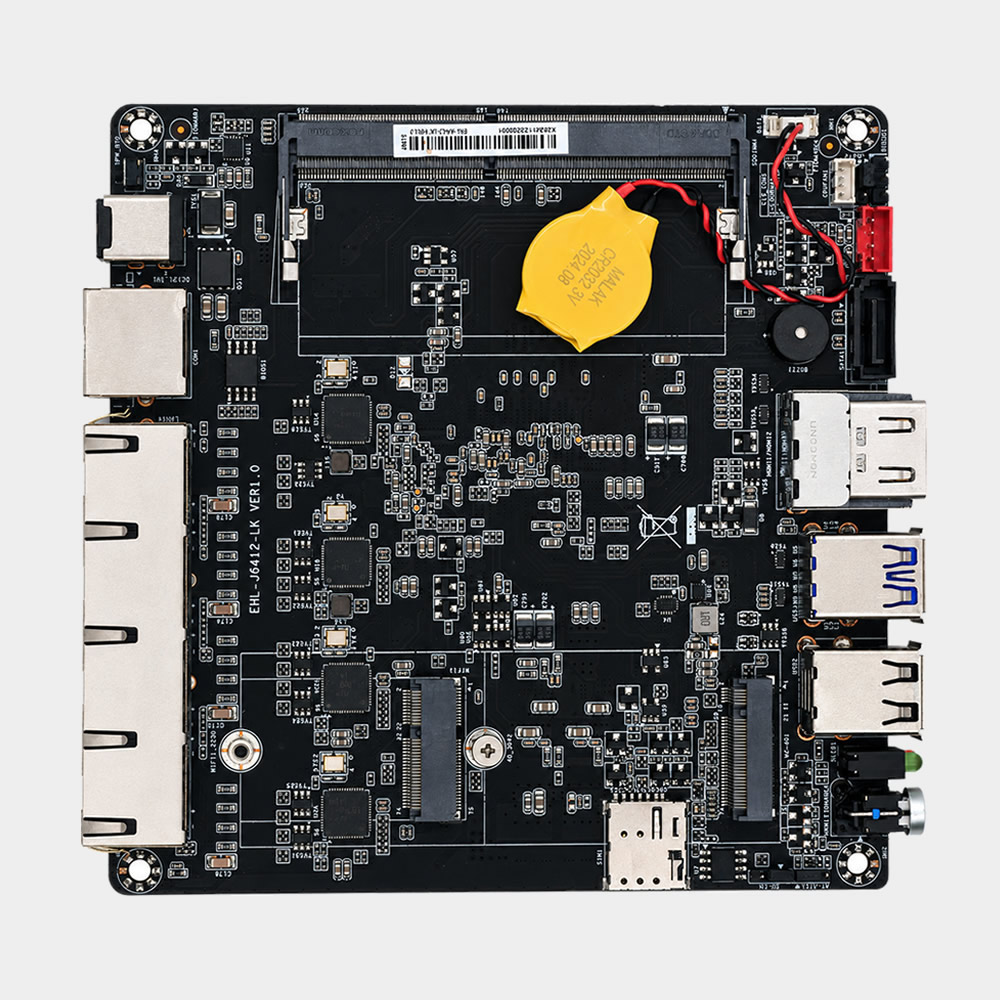

EHL-J6412-LK VER1.0 industrial motherboard top view with USB, LAN, display, memory, and expansion interface layout

Top view of the EHL-J6412-LK VER1.0 industrial motherboard showing the main PCB layout, external I/O ports, memory slot, and onboard expansion connectors.

EHL-J6412-LK VER1.0 industrial motherboard bottom view with onboard processor and LAN interface layout

Bottom view of the EHL-J6412-LK VER1.0 industrial motherboard showing the processor area, circuit layout, and rear-side component placement.

EHL-J6412-LK VER1.0 industrial motherboard LAN I/O view with multiple RJ45 Ethernet ports and onboard interface layout

LAN I/O view of the EHL-J6412-LK VER1.0 industrial motherboard showing multiple Ethernet ports, entrada de energía, and onboard expansion layout.

EHL-J6412-LK VER1.0 industrial motherboard front I/O view with USB, display, LAN, and power interface layout

Front I/O view of the EHL-J6412-LK VER1.0 industrial motherboard showing external interface connectors and onboard component layout.

Características clave

Intel® Elkhart Lake Platform with Intel® Celeron® J6412 2.0GHz quad-core processor
120mm x 120mm form factor
4 x Intel I225V or I226 2.5G LAN with Wake-on-LAN and PXE support
2 x HDMI ports supporting 4K 60Hz synchronous / asynchronous display
1 x M.2 Tecla-E 2230 ranura compatible con WiFi / bluetooth
1 x SATA3.0 interface and 1 x M.2 Tecla-M 2242 Ranura para SSD SATA
ventanas 10 / ventanas 11 / linux

Modelo de producto	EHL-J6412-LK VER1.0
Factor de forma	120mm x 120 mm
Procesador	Procesador Intel® Celeron J6412 de cuatro núcleos a 2,0 GHz, TDP 10W
Plataforma de CPU	Plataforma Intel® Elkhart Lake
conjunto de chips	N / A
Gráficos	Gráficos Intel® UHD integrados: gráficos centrales de 10.ª generación
Tipo de memoria	DDR4
Ranura de memoria	1 x Ranura SO-DIMM
Capacidad de memoria	Hasta 32GB
Frecuencia de memoria	3200megahercio
Interfaz de visualización	2 HDMI, 460Hz
Soporte de pantalla	Sincrónico / soporte de visualización asíncrona
Controlador LAN	4 x Intel I225 or I226 2.5G LAN
Funciones de red	Compatibilidad con Wake-on-LAN y PXE
Almacenamiento	1 x interfaz SATA3.0 de 7 pines, 6Gbps; 1 x M.2 Tecla-M 2242 Ranura para SSD SATA, compatible con 2280 Longitud del SSD
Expansión	1 x M.2 Tecla-E 2230 ranura compatible con WiFi / bluetooth; M.2 Key-M compatible con 3042 4módulo G; 1 x SIM card slot
USB	2 USB 3.1, 2 USB 2.0
Puertos serie	1 x puerto serie RS232, Forma de interfaz RJ45, redirección serial predeterminada 115200
LPT	N / A
PS/2	N / A
Códec de audio	N / A
Interfaz de audio	N / A
Amplificador	N / A
GPIO	N / A
Temporizador de vigilancia	Soporte de reinicio de hardware, 256 niveles, 0–255 segundos
Diseño de refrigeración	Back-mounted CPU fanless cooling design; reservado 1 x 4-pin CPU fan connector
Entrada de energía	CC 12 V
Modo de energía	EN / ATX mode switching supported
Temperatura de funcionamiento	-20°C a 60°C
Temperatura de almacenamiento	-30°C a 70°C
Humedad	5%–95% de humedad relativa, sin condensación
Sistema operativo	ventanas 10 / ventanas 11 / linux
BIOS	128MB Flash ROM
Dimensiones	120mm x 120 mm

EHL-J6412-LK User Manual Issue 1.0

Descargar →

CoreIPC proporciona plataformas informáticas industriales confiables con disponibilidad de productos a largo plazo y servicios de personalización flexibles para aplicaciones industriales y integradas..

¿Por qué elegir CoreIPC?

Intel® Elkhart Lake platform
Quad 2.5G LAN support
HDMI 4K display output
SATA and M.2 storage
Wi-Fi, bluetooth, and 4G expansion
Operación de temperatura amplia

Q1. What processor platform does the EHL-J6412-LK VER1.0 motherboard support?

The EHL-J6412-LK VER1.0 is based on the Intel® Elkhart Lake Platform and integrates an Intel® Celeron J6412 2.0GHz quad-core processor with 10W TDP.

Q2. What is the maximum memory capacity?

La placa base proporciona 1 x SO-DIMM slot and supports single-channel 3200MHz DDR4 memory, with a maximum capacity of 32GB.

Q3. What display interfaces are available?

La junta proporciona 2 x HDMI interfaces supporting 4K 60Hz output and synchronous / soporte de visualización asíncrona.

Q4. What storage interfaces does the motherboard provide?

La placa base proporciona 1 x 7-pin SATA3.0 interface with up to 6Gbps transfer rate and 1 x M.2 Tecla-M 2242 Ranura para SSD SATA, compatible con 2280 Longitud del SSD.

Q5. What expansion options are supported?

La junta proporciona 1 x M.2 Tecla-E 2230 slot for WiFi / bluetooth, and the M.2 Key-M slot is compatible with a 3042 4módulo G. It also includes 1 x SIM card slot.

Q6. What LAN interfaces are available?

The motherboard supports 4 x Intel I225V or I226 2.5G LAN interfaces with Wake-on-LAN and PXE support.

P7. What serial communication interface is provided?

La junta proporciona 1 x RS232 serial port in RJ45 interface form, with default serial redirection at 115200.

P8. ¿Qué sistemas operativos son compatibles??

La placa base es compatible con Windows 10, ventanas 11, y sistemas operativos Linux.
