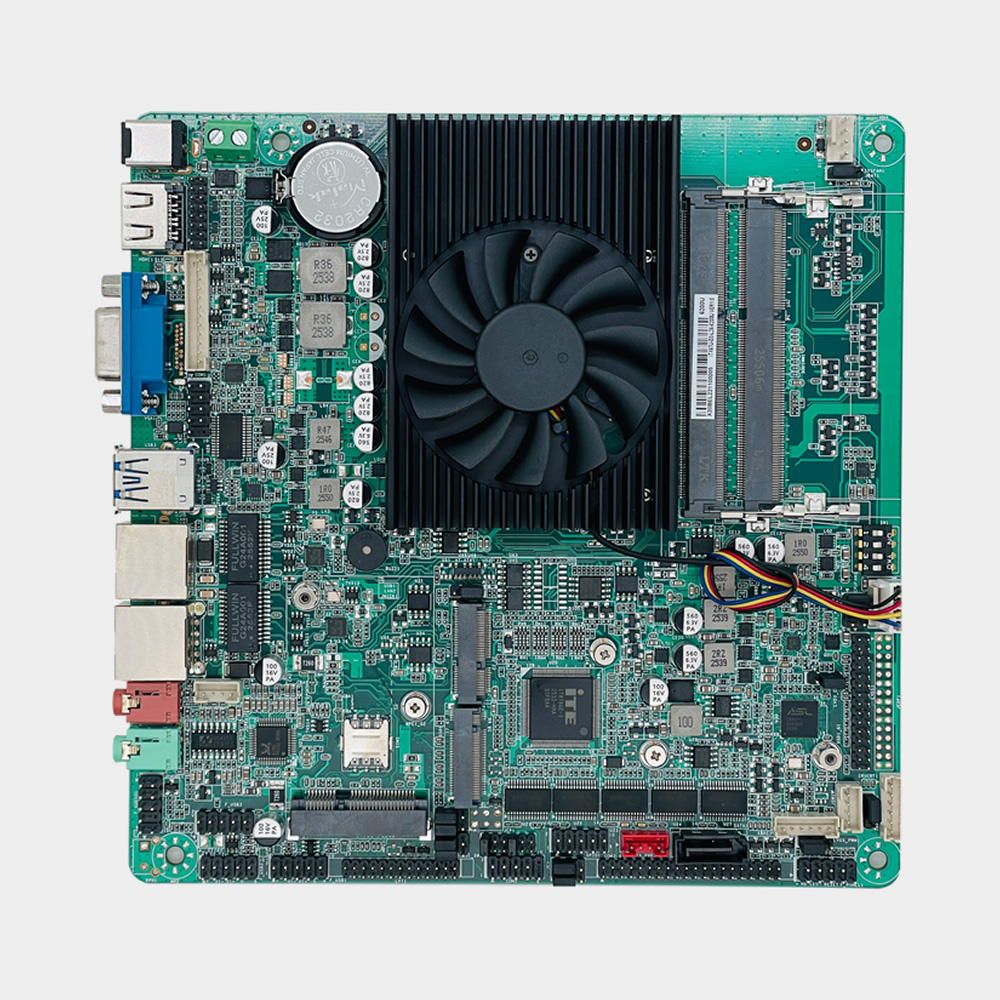

The CITX67U-2L6C-D3 VER1.0 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. Intel® Skylake-U 또는 Kaby Lake-U 프로세서로 구동, 산업 제어를 위한 안정적인 컴퓨팅 성능을 제공합니다., 오토메이션, 및 임베디드 시스템 프로젝트.
듀얼 기가비트 LAN으로 설계, HDMI를 포함한 다중 디스플레이 인터페이스, VGA 또는 DP, LVDS 또는 eDP, 및 M.2 스토리지를 지원하는 SATA3.0, 이 제품은 산업용 애플리케이션을 위한 유연한 시스템 통합을 지원합니다..
170mm x 170mm Mini-ITX 폼 팩터, 산업 등급의 신뢰성, 유연한 구성 옵션, the CITX67U-2L6C-D3 VER1.0 provides a dependable platform for OEM and ODM projects.
주요 특징
- 인텔® 스카이레이크-U / 카비레이크-U 플랫폼
- 미니 ITX
- 듀얼 기가비트 LAN
- HDMI, VGA 또는 DP, LVDS 또는 eDP 디스플레이 지원
- M.2 키-E, 미니 PCIe, M.2 Key-M 확장
- SATA3.0 및 M.2 스토리지 지원
- 윈도우 7, 윈도우 10, 리눅스
The CITX67U-2L6C-D3 series is available with multiple Intel® 6th and 7th Generation Core™ processor options, 산업 자동화를 위한 안정적이고 유연한 플랫폼 제공, 임베디드 컨트롤, 산업용 디스플레이, HMI 시스템 및 셀프 서비스 터미널 애플리케이션.
사용 가능한 주문 구성
| 아니요. |
모델 |
CPU |
코어 |
빈도 |
메모리 |
HDMI |
VGA |
LVDS/eDP |
랜 |
USB |
PS/2 |
LPT |
COM/485 |
힘 |
| 1 |
CITX67U-I5-6300U-2L6C |
인텔® 코어™ i5-6300U |
2 |
2.4 GHz |
2 × DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12다섯 |
| 2 |
CITX67U-I5-6200U-2L6C |
인텔® 코어™ i5-6200U |
2 |
2.3 GHz |
2 × DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12다섯 |
| 3 |
CITX67U-I5-7200U-2L6C |
인텔® 코어™ i5-7200U |
2 |
2.5 GHz |
2 × DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12다섯 |
| 4 |
CITX67U-I7-6660U-2L6C |
인텔® 코어™ i7-6660U |
2 |
2.6 GHz |
2 × DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12다섯 |
메모: LVDS 및 eDP는 대체 디스플레이 인터페이스 옵션입니다.. 각 구성에 대해 하나의 디스플레이 인터페이스만 선택할 수 있습니다..
사용자 정의 옵션
- 메모리 및 저장 용량 구성
- BIOS 사용자 정의
- 로고 사용자 정의
- 포장 맞춤화
- I/O 인터페이스 사용자 정의
- 디스플레이 인터페이스 사용자 정의 (LVDS 또는 eDP)
- 직렬 포트 사용자 정의
- OEM 및 ODM 프로젝트 지원
견적정보
견적 요청의 경우, 필요한 프로세서 버전을 제공해 주세요., 메모리 용량, 저장 용량, 운영 체제, 예상 주문 수량 및 맞춤 요구 사항. 당사 엔지니어링 팀은 귀하의 프로젝트 요구 사항에 따라 가장 적합한 구성을 권장합니다..
1분기. What processor platform does the CITX67U-2L6C-D3 VER1.0 support?
The CITX67U-2L6C-D3 VER1.0 supports Intel® Skylake-U and Kaby Lake-U Pentium, 셀러론, 코어 i3, 코어 i5, 및 Core i7 저전력 프로세서.
2분기. 지원되는 메모리 사양?
마더보드가 지원하는 2 x 듀얼 채널 1333/1600MHz 메모리 및 최대 용량 32GB를 갖춘 SO-DIMM DDR3L 메모리 슬롯.
3분기. 마더보드에서 사용할 수 있는 디스플레이 인터페이스?
보드는 HDMI를 제공합니다., VGA 또는 DP, 및 LVDS 또는 eDP 디스플레이 인터페이스. 동기식 및 비동기식 디스플레이 출력을 지원합니다..
4분기. 사용 가능한 스토리지 인터페이스?
마더보드에는 다음이 포함됩니다. 1 x SATA3.0 인터페이스 및 1 x M.2 키-M 2280/2242 SATA 및 PCIe 적응형 저장 장치를 지원하는 슬롯.
Q5. 마더보드가 확장 모듈을 지원합니까??
예. 보드는 다음을 제공합니다. 1 x 미니-PCIe 슬롯 및 1 x WiFi와 같은 확장 모듈용 M.2 Key-E 슬롯, 비티, 마사타, 및 4G 모듈.
Q6. 지원되는 네트워크 기능?
마더보드는 최대 지원 2 x Wake-on-LAN 및 PXE 기능을 갖춘 Realtek RTL8111H 기가비트 LAN 포트.
Q7. 마더보드가 RS485 통신을 지원합니까??
예. 보드는 지원합니다 6 x COM 포트, 기본적으로 RS485를 지원하는 COM1 및 COM2 포함. 옵션 구성으로 추가 RS485 및 RS422 기능 지원.
Q8. 지원되는 운영 체제?
마더보드는 Windows를 지원합니다. 7, 윈도우 10, 및 Linux 운영 체제.
