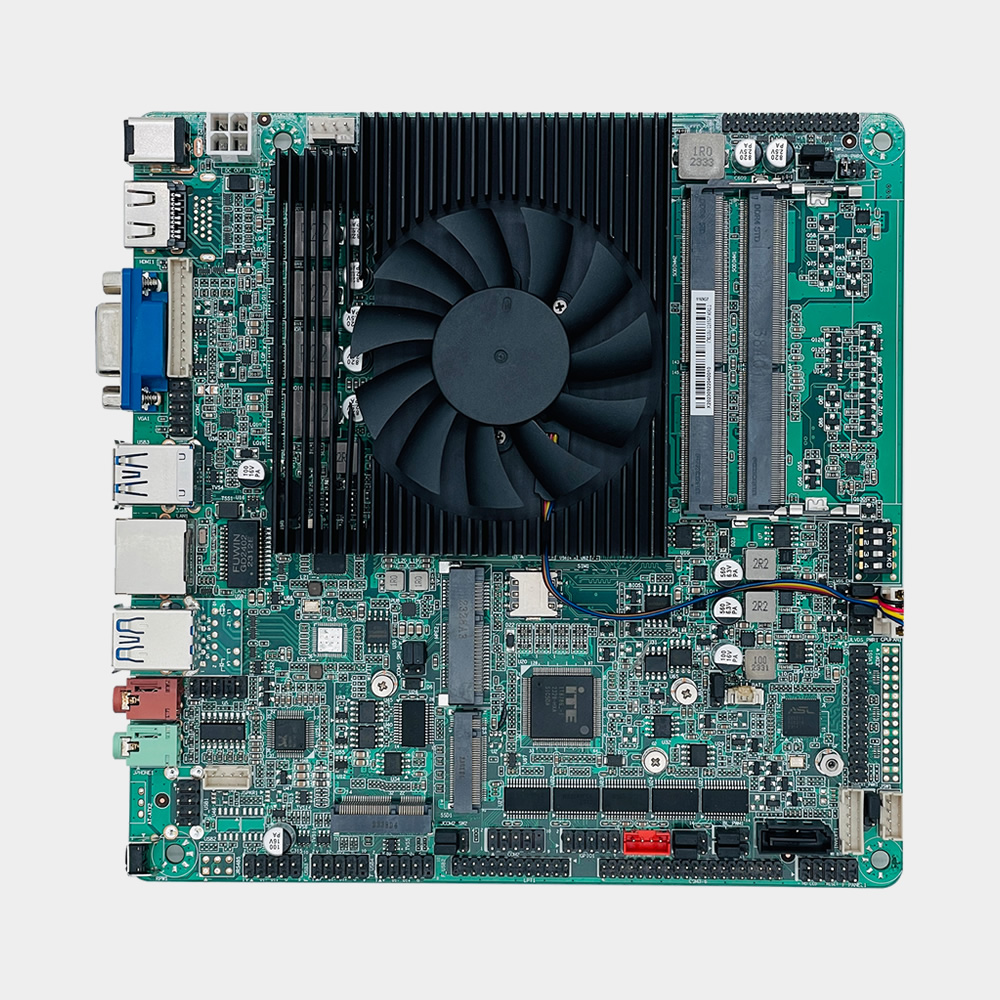

The CITX110U-TGL-2L6C VER1.1 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. На базе процессоров Intel® Tiger Lake-U Celeron Pentium Core i3/i5/i7., он обеспечивает надежную вычислительную производительность для промышленного управления, автоматизация, и встроенные системные проекты.
Разработан с 9 USB-порты и 6 COM-порты с дополнительной поддержкой RS485, VGA, HDMI, ЛВДС, и интерфейсы дисплея eDP, и SATA3.0, Беспорядок, и поддержка хранилища M.2 NVME, этот продукт поддерживает гибкую системную интеграцию для коммерческого показа, контроль связи, медицинские инструменты, промышленный контроль, финансовое оборудование, облачные терминалы, и промышленное применение.
Форм-фактор Mini-ITX 170 x 170 мм., надежность промышленного уровня, и гибкие возможности настройки, the CITX110U-TGL-2L6C VER1.1 provides a dependable platform for OEM and ODM projects.
Ключевые особенности
- Процессоры Intel® Tiger Lake-U Celeron Pentium Core i3/i5/i7
- Мини-ITX
- 2 x Intel I226V 2,5G локальная сеть
- VGA, HDMI, ЛВДС, и поддержка дисплея eDP
- M.2 Ключ-E, М.2 Ключ-М, и расширение Mini-PCIe
- SATA3.0, Беспорядок, и поддержка хранилища M.2 NVME
- Окна 10, Окна 11, и Linux
The CITX110U-TGL-2L6C series is available with multiple Intel® 11th Generation Core™ processor options, предоставление высокопроизводительных вычислительных возможностей для промышленной автоматизации, машинное зрение, встроенное управление, промышленные дисплеи и приложения для периферийных вычислений.
Доступные конфигурации для заказа
| Нет. |
Модель |
Процессор |
Ядра |
Частота |
Память |
HDMI |
VGA |
LVDS/eDP |
локальная сеть |
USB |
ПС/2 |
ЛПТ |
СОМ/485 |
Власть |
| 1 |
CITX110U-I5-1135G7-1L6C |
Intel® Core™ i5-1135G7 |
4 |
2.4 ГГц |
2 × DDR4 |
1 |
1 |
1 |
1 |
9 |
— |
1 |
6 / 2 |
12-19В |
| 2 |
CITX110U-I7-1165G7-2L6C |
Intel® Core™ i7-1165G7 |
4 |
2.8 ГГц |
2 × DDR4 |
1 |
1 |
1 |
2 |
9 |
— |
1 |
6 / 2 |
12-19В |
| 3 |
CITX110U-I5-1135G7-2L6C |
Intel® Core™ i5-1135G7 |
4 |
2.4 ГГц |
2 × DDR4 |
1 |
1 |
1 |
2 |
9 |
— |
1 |
6 / 2 |
12-19В |
| 4 |
CITX110U-I7-1195G7-2L6C |
Intel® Core™ i7-1195G7 |
4 |
2.9 ГГц |
2 × DDR4 |
1 |
1 |
1 |
2 |
9 |
— |
1 |
6 / 2 |
12-19В |
Примечание: LVDS и eDP — альтернативные варианты интерфейса дисплея.. Для каждой конфигурации можно выбрать только один интерфейс дисплея..
Параметры настройки
- Конфигурация памяти и емкости хранилища
- Настройка биоса
- Настройка логотипа
- Настройка упаковки
- Настройка интерфейса ввода-вывода
- Настройка интерфейса дисплея (LVDS или eDP)
- Настройка операционной системы
- Поддержка проектов OEM и ODM
Информация о котировке
Для запросов котировок, укажите необходимую версию процессора, объем памяти, емкость хранения, Операционная система, предполагаемое количество заказа и любые требования к настройке. Наша команда инженеров порекомендует наиболее подходящую конфигурацию в соответствии с потребностями вашего проекта..
1 квартал. What processor platform does the CITX110U-TGL-2L6C support?
The CITX110U-TGL-2L6C supports Intel® Tiger Lake-U Celeron, Пентиум, Ядро i3, Ядро i5, и процессоры Core i7 с низким энергопотреблением.
2 квартал. Какие спецификации памяти поддерживаются?
Материнская плата обеспечивает 2 x Слоты SO-DIMM с поддержкой двухканальной памяти DDR4 с частотой 3200 МГц и максимальной емкостью до 64 ГБ.
Q3. Какие интерфейсы дисплея доступны на этой материнской плате?
Плата поддерживает VGA., HDMI2.0b, ЛВДС, и интерфейсы дисплея eDP. Он также поддерживает VGA, HDMI, ЛВДС, и синхронный или асинхронный выход eDP на четыре дисплея.
Q4. Какие интерфейсы хранения доступны?
The CITX110U-TGL-2L6C supports 1 х интерфейс SATA3.0, 1 х интерфейс Msata, и 1 х М.2 НВМЕ 2280/2242 слот.
Q5. Поддерживает ли материнская плата интерфейсы расширения??
Да. Плата поддерживает 1 x слот Mini-PCIe, 1 x Интерфейс M.2 Key-E, и 1 x Интерфейс M.2 Key-M для расширения.
Q6. Какие функции локальной сети поддерживаются?
Материнская плата поддерживает до 2 x Порты LAN Intel I226V 2.5G и поддержка функций Wake-on-LAN и PXE.
Q7. Поддерживает ли материнская плата связь RS485??
Да. Плата поддерживает 6 COM-порты, с COM1 и COM2, поддерживающими RS232 и опционально RS485. COM3 и COM4 также могут поддерживать RS485 посредством аппаратной конфигурации..
Q8. Какие операционные системы поддерживаются?
The CITX110U-TGL-2L6C supports Windows 10, Окна 11, и операционные системы Linux.
