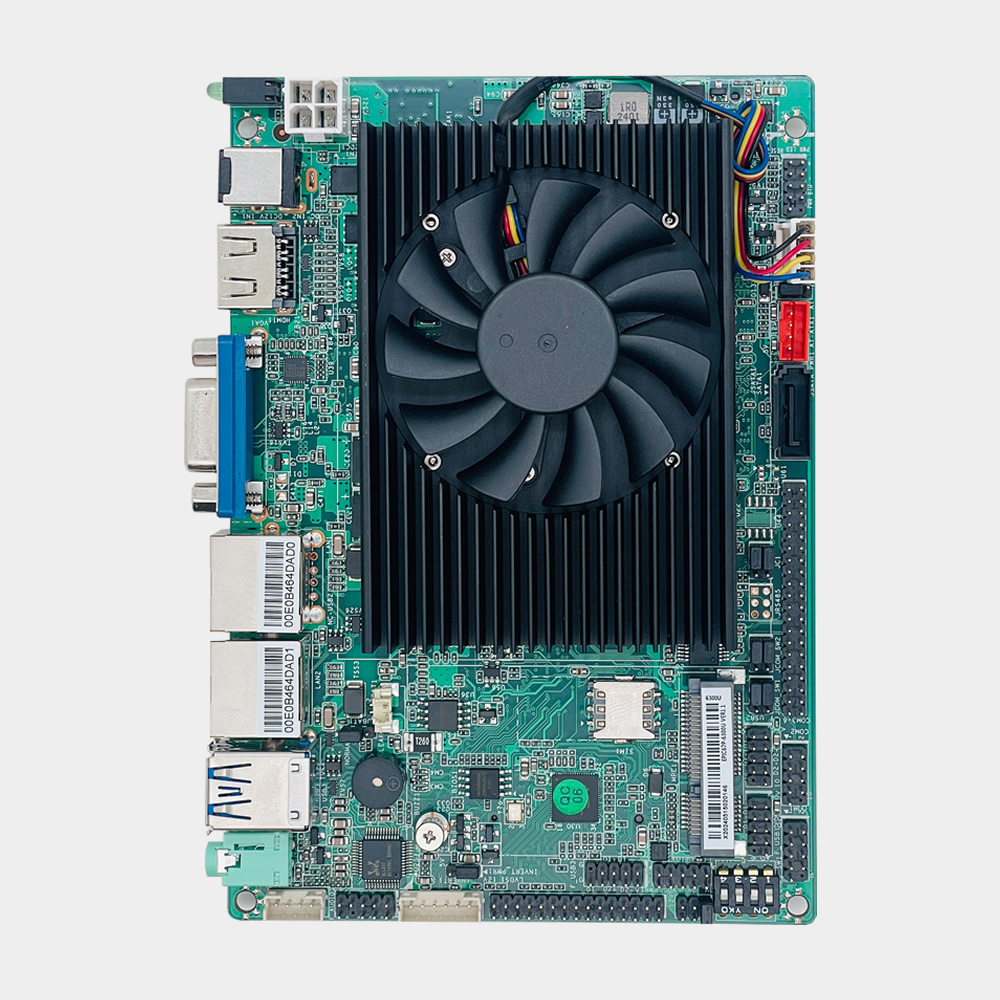

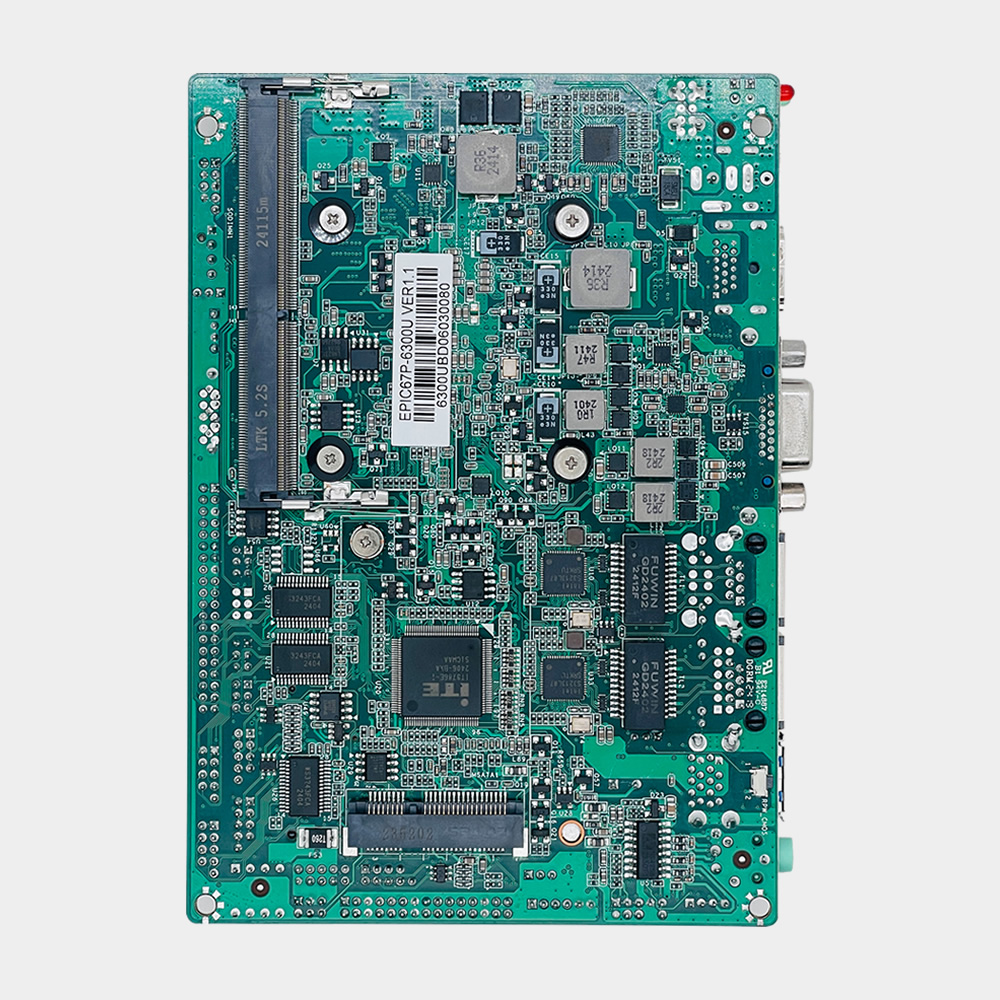

The SBC35-SKL-KBL-2L6C VER1.1 is a EPIC Embedded Board designed for embedded and industrial applications. مدعوم من منصة Intel® Skylake-U أو Kaby Lake-U, فهو يوفر أداء حاسوبيًا موثوقًا للتحكم الصناعي, الأتمتة, ومشاريع النظام المدمج.
مصممة مع 6 منافذ COM مع دعم RS485 اختياري, VGA, اتش دي ام اي, LVDS أو دعم عرض eDP الاختياري, ودعم تخزين SATA3.0 وmSATA, يدعم هذا المنتج تكامل النظام المرن للتطبيقات الصناعية.
مع عامل شكل مضغوط مقاس 146 مم × 102 مم, موثوقية من الدرجة الصناعية, وخيارات التكوين المرنة, the SBC35-SKL-KBL-2L6C VER1.1 provides a dependable platform for OEM and ODM projects.
الميزات الرئيسية
- منصة Intel® Skylake-U أو Kaby Lake-U
- عامل الشكل الملحمي
- 2 منافذ إنتل LAN
- VGA, اتش دي ام اي, LVDS أو دعم عرض eDP الاختياري
- دعم توسيع Mini-PCIe
- دعم تخزين SATA3.0 وmSATA
- ويندوز 10 ودعم لينكس
طلب المعلومات
The SBC35-SKL-KBL-2L6C VER1.1 is available with multiple Intel® processor options, توفير تكوينات أداء مرنة للأتمتة الصناعية, التحكم المضمن, أنظمة HMI, اللافتات الرقمية وتطبيقات العرض الصناعية.
تكوينات الطلب المتاحة
| لا. |
نموذج |
وحدة المعالجة المركزية |
النوى |
تكرار |
ذاكرة |
اتش دي ام اي |
VGA |
لفدس |
eDP |
لان |
USB |
بس/2 |
LPT |
كوم/485 |
قوة |
| 1 |
SBC35-SKL-KBL-2L6C-3865U VER1.1 |
إنتل® سيليرون® 3865U |
2 |
1.8 غيغاهرتز |
1 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
8 |
— |
— |
6 / 2 |
12V |
| 2 |
SBC35-SKL-KBL-2L6C-6300U VER1.1 |
إنتل® كور™ i5-6300U |
2 |
2.4 غيغاهرتز |
1 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
8 |
— |
— |
6 / 2 |
12V |
| 3 |
SBC35-SKL-KBL-2L6C-7200U VER1.1 |
إنتل® كور™ i5-7200U |
2 |
2.5 غيغاهرتز |
1 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
8 |
— |
— |
6 / 2 |
12V |
| 4 |
SBC35-SKL-KBL-2L6C-6500U VER1.1 |
إنتل® كور™ i7-6500U |
2 |
2.5 غيغاهرتز |
1 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
8 |
— |
— |
6 / 2 |
12V |
خيارات التخصيص
- تكوين الذاكرة وسعة التخزين
- تخصيص BIOS
- تخصيص الشعار
- تخصيص التغليف
- تخصيص واجهة الإدخال/الإخراج
- تخصيص واجهة العرض
- دعم مشروع تصنيع المعدات الأصلية وأوديإم
معلومات الاقتباس
لطلبات الاقتباس, يرجى تقديم إصدار المعالج المطلوب, سعة الذاكرة, سعة التخزين, نظام التشغيل, كمية الطلب المقدرة وأي متطلبات التخصيص. سيوصي فريقنا الهندسي بالتكوين الأكثر ملاءمة بناءً على احتياجات مشروعك.
س1. What processor platform does the SBC35-SKL-KBL-2L6C VER1.1 support?
The SBC35-SKL-KBL-2L6C VER1.1 supports Intel® Skylake-U and Kaby Lake-U low-power processors, بما في ذلك سيليرون, بنتيوم, كور i3, كور آي5, ووحدات المعالجة المركزية من سلسلة Core i7.
Q2. ما هي مواصفات الذاكرة المدعومة?
يقدم المجلس 1 x فتحة SO-DIMM تدعم ذاكرة DDR4 2133 ميجا هرتز بسعة قصوى تصل إلى 32 جيجابايت.
س3. ما هي واجهات العرض المتوفرة على اللوحة الأم?
اللوحة الأم تدعم VGA, اتش دي ام اي, وواجهات العرض LVDS. يتوفر eDP أيضًا من خلال تعديل تكوين الأجهزة.
س 4. ما هي واجهات التخزين المدعومة?
The SBC35-SKL-KBL-2L6C VER1.1 supports 1 واجهة SATA3.0 و 1 واجهة x mSATA لتوسيع التخزين.
س5. هل تدعم اللوحة الأم توسيع Mini-PCIe?
نعم. يتضمن المجلس 1 × فتحة Mini-PCIe تدعم وحدات WiFi و4G.
س6. ما هي ميزات الشبكة المدعومة?
تدعم اللوحة الأم 2 منافذ Intel i226 LAN مع وظائف Wake-on-LAN وPXE. يعد تكوين شبكة LAN الفردية اختياريًا أيضًا.
س7. هل تدعم اللوحة اتصالات RS485؟?
نعم. تدعم اللوحة الأم 6 منافذ كوم, مع دعم COM1 وCOM2 لـ RS485 بشكل افتراضي. يمكن أن يدعم تكوين الأجهزة الاختياري وظائف RS485 أو RS422 الإضافية.
Q8. ما هي أنظمة التشغيل المدعومة?
The SBC35-SKL-KBL-2L6C VER1.1 supports Windows 10 وأنظمة التشغيل لينكس.
توفر CoreIPC منصات حوسبة صناعية موثوقة مع توفر المنتج على المدى الطويل وخدمات التخصيص المرنة للتطبيقات المدمجة والصناعية.
لماذا تختار CoreIPC
- منصة Skylake-U/Kaby Lake-U
- شاشة VGA HDMI LVDS
- دعم توسيع Mini-PCIe
- 6 كوم للاتصالات الصناعية
- ثنائي إنتل i226 لان
- ويندوز 10 ودعم لينكس
