EPIC19P-I VER 1.0 3.5-Zoll SBC-Industrie-Motherboard Intel® Bay Trail-Plattform | CoreIPC

Prozessor: Intel® Celeron J1900 2,0 GHz Quad-Core-Prozessor

Plattform: Intel® Baytrail-I/M/D-Plattform

Chipsatz: N / A

Formfaktor: 3.5-Zoll SBC

Erinnerung: 1* SO-DIMM, DDR3L 1600/1333 MHz, bis zu 8GB

Grafik: Intel® HD-Grafik

Anzeigeschnittstelle: VGA, HDMI, LVDS, optionales eDP

Display-Unterstützung: VGA, HDMI, LVDS synchrone/asynchrone Dual-Anzeige

Lagerung: 1* SATA2.0, 1* mSATA2.0

Erweiterung: 1* Mini-PCIe für WIFI/4G-Module

LAN: 2* Intel i211/I210 Gigabit LAN

USB: 1* USB3.0, 5* USB2.0

COM-Ports: 6* COM

RS485: COM2 und COM3 optionale RS485-Unterstützung

Leistungsaufnahme: DC 12V ±5%

Betriebstemperatur: -20°C bis 60 °C

Betriebssystem: Windows 7, Windows 10, Linux

Abmessungen: 146mm x 102 mm

Anfrage senden Live-Chat

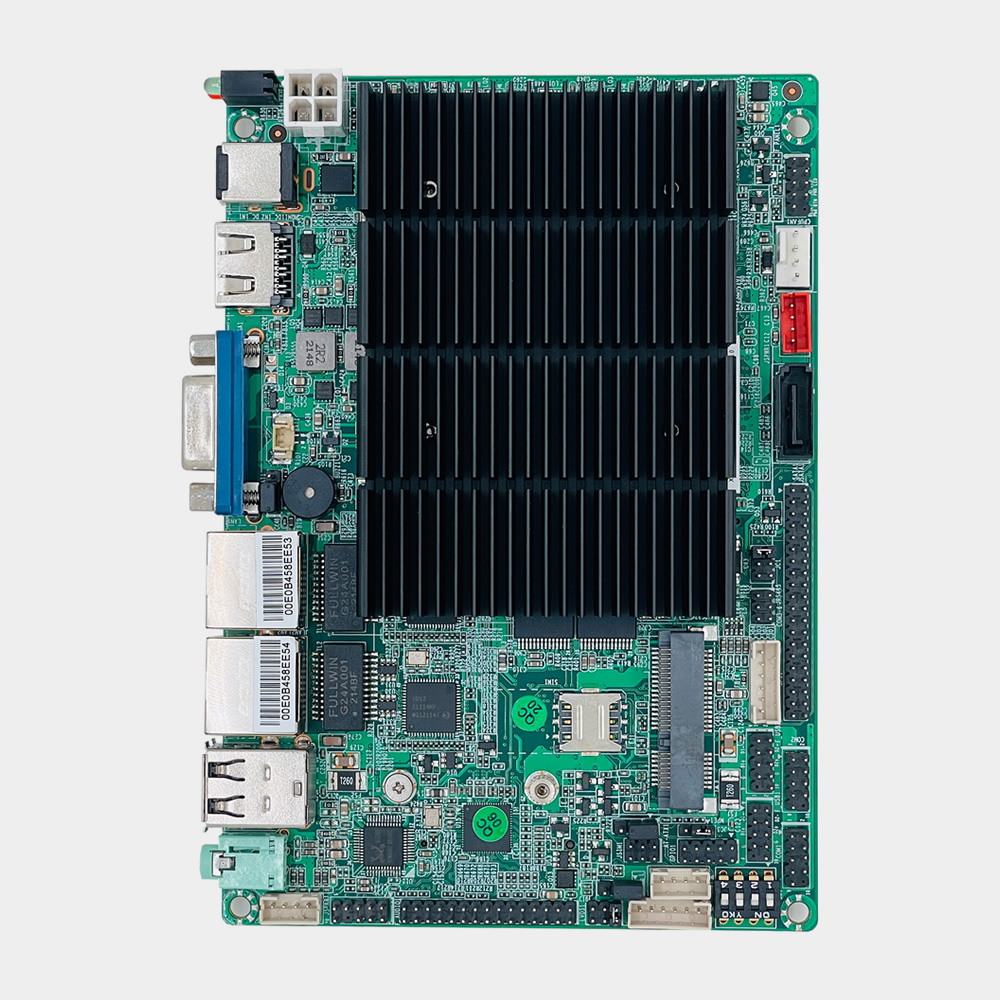

EPIC19P-VER1.0-TOP
Die EPIC19P VER 1.0 ist ein 3,5-Zoll-SBC-Industrie-Motherboard, das für eingebettete und industrielle Anwendungen entwickelt wurde. Unterstützt durch die Intel® Baytrail-I/M/D-Plattform, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, maschinelles Sehen, medizinische Instrumente, Finanzausstattung, Cloud-Terminals, und eingebettete Systemprojekte.

Entworfen mit 6 COM-Anschlüsse mit optionaler RS485-Unterstützung, VGA, HDMI, LVDS- oder optionale eDP-Anzeigeunterstützung, sowie SATA2.0- und mSATA-Speicherschnittstellen, Dieses Produkt unterstützt die flexible Systemintegration für die industrielle Steuerung, maschinelles Sehen, medizinische Instrumente, Finanzausstattung, und Cloud-Terminalanwendungen.

Mit einem kompakten Formfaktor von 146 mm x 102 mm, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, die EPIC19P VER 1.0 bietet eine zuverlässige Plattform für OEM- und ODM-Projekte.

Hauptmerkmale

Intel® Baytrail-I/M/D-Plattform
3.5-Zoll SBC
2* Intel i211/I210 Gigabit LAN
VGA, HDMI, LVDS mit optionaler eDP-Unterstützung
1* Mini-PCIe-Steckplatz für WIFI/4G-Module
1* SATA2.0 und 1* mSATA2.0
Windows 7, Windows 10, Linux

Produktmodell	EPIC19P VER 1.0
Formfaktor	3.5-Zoll SBC
Prozessor	Intel® Celeron J1900 2,0 GHz Quad-Core-Prozessor
CPU-Plattform	Intel® Baytrail-I/M/D-Plattform
Chipsatz	N / A
Grafik	Intel® HD-Grafik
Speichertyp	DDR3L 1,35 V
Speichersteckplatz	1* SO-DIMM
Speicherkapazität	Bis zu 8 GB
Speicherfrequenz	1600/1333MHz
Anzeigeschnittstelle	VGA, HDMI1.2, LVDS, optionales eDP
Display-Unterstützung	VGA, HDMI, LVDS synchrone/asynchrone Dual-Anzeige
LAN-Controller	2* Intel i211/I210 Gigabit LAN
Netzwerkfunktionen	Wake-on-LAN, PXE
Lagerung	1* SATA2.0, 1* mSATA2.0
Erweiterung	1* Mini-PCIe, 1* SIM-Slot, 1* mSATA2.0
USB	1* USB3.0, 5* USB2.0
Serielle Ports	6* COM-Ports, COM2/COM3 optional RS485
LPT	N / A
PS/2	1* PS/2
Audio-Codec	ALC662/ALC897/ALC262
Audio-Interface	MIC, Line-out
Verstärker	3W-Verstärker
GPIO	4-Bit GPIO
Watchdog-Timer	256-Level-Watchdog-Timer, 0-255 Sekunden
Kühlendes Design	Lüfterloses Kühldesign
Leistungsaufnahme	DC 12V ±5%
Power-Modus	AT- und ATX-Modus
Betriebstemperatur	-20°C bis 60 °C
Lagertemperatur	-20°C bis 70 °C
Luftfeuchtigkeit	5%-95% RH, nicht kondensierend
Betriebssystem	Windows 7, Windows 10, Linux
BIOS	64MB-Flash-ROM
Abmessungen	146mm x 102 mm

Bestellinformationen

Die Serie EPIC19P VER1.0 ist für die industrielle Automatisierung konzipiert, eingebettete Steuerung, Industriedisplays und HMI-Anwendungen. Es bietet flexible Konfigurationsoptionen mit integrierten Anzeigeschnittstellen und umfassender industrieller E/A-Konnektivität.

Verfügbare Bestellkonfigurationen

NEIN.	Modell	CPU	Kerne	Frequenz	Erinnerung	HDMI	VGA	LVDS	eDP	LAN	USB	PS/2	LPT	COM/485	Leistung
1	EPIC19P VER1.0	Intel® Celeron® J1900	4	2.0 GHz	DDR3L	1	1	1	—	2	6	1	—	6 / 2	12V
2	EPIC19P-IO VER1.0	—	—	—	—	—	—	—	—	—	4	—	—	6 / 2	—

Anpassungsoptionen

Konfiguration von Arbeitsspeicher und Speicherkapazität
BIOS-Anpassung
Logo-Anpassung
Verpackungsanpassung
Anpassung der I/O-Schnittstelle
Anpassung der Anzeigeoberfläche
OEM- und ODM-Projektunterstützung

Angebotsinformationen

Für Angebotsanfragen, Bitte geben Sie die gewünschte Modellversion an, Prozessorkonfiguration, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team wird Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Lösung empfehlen.

Problem mit dem EPIC19P-I-Benutzerhandbuch 1.0

Herunterladen →

Q1. Welche Prozessorplattform unterstützt der EPIC19P VER 1.0 Unterstützung?

Die EPIC19P VER 1.0 unterstützt die Intel® Baytrail-I/M/D-Plattform und integriert den Intel® Celeron J1900 Quad-Core-Prozessor mit 2,0 GHz.

Q2. Welche Speicherspezifikationen werden unterstützt??

Das Motherboard bietet 1* SO-DIMM-Steckplatz unterstützt Single-Channel-DDR3L-Speicher mit 1600/1333 MHz und einer maximalen Kapazität von 8 GB.

Q3. Welche Anzeigeschnittstellen sind auf der Platine verfügbar??

Das Board unterstützt VGA, HDMI1.2, und LVDS-Anzeigeschnittstellen. Die LVDS-Schnittstelle kann vor der Bestellung optional als eDP konfiguriert werden.

Q4. Welche Speicherschnittstellen bietet das Motherboard??

Die EPIC19P VER 1.0 bietet 1* SATA2.0-Schnittstelle und 1* mSATA2.0-Steckplatz zur Speichererweiterung.

F5. Unterstützt das Motherboard die Mini-PCIe-Erweiterung??

Ja. Die Tafel beinhaltet 1* Mini-PCIe-Steckplatz, der sowohl Karten halber als auch voller Größe für WLAN- oder 4G-Module unterstützt.

F6. Welche LAN-Funktionen werden unterstützt??

Das Motherboard unterstützt 2* Intel i211/I210 Gigabit LAN-Ports mit Wake-on-LAN- und PXE-Funktionen.

F7. Funktioniert die EPIC19P VER 1.0 Unterstützt RS485-Kommunikation?

Ja. COM2 und COM3 können optional die RS485-Kommunikation durch Jumper-Konfiguration unterstützen.

F8. Welche Betriebssysteme werden unterstützt??

Das Motherboard unterstützt Windows 7, Windows 10, und Linux-Betriebssysteme.
