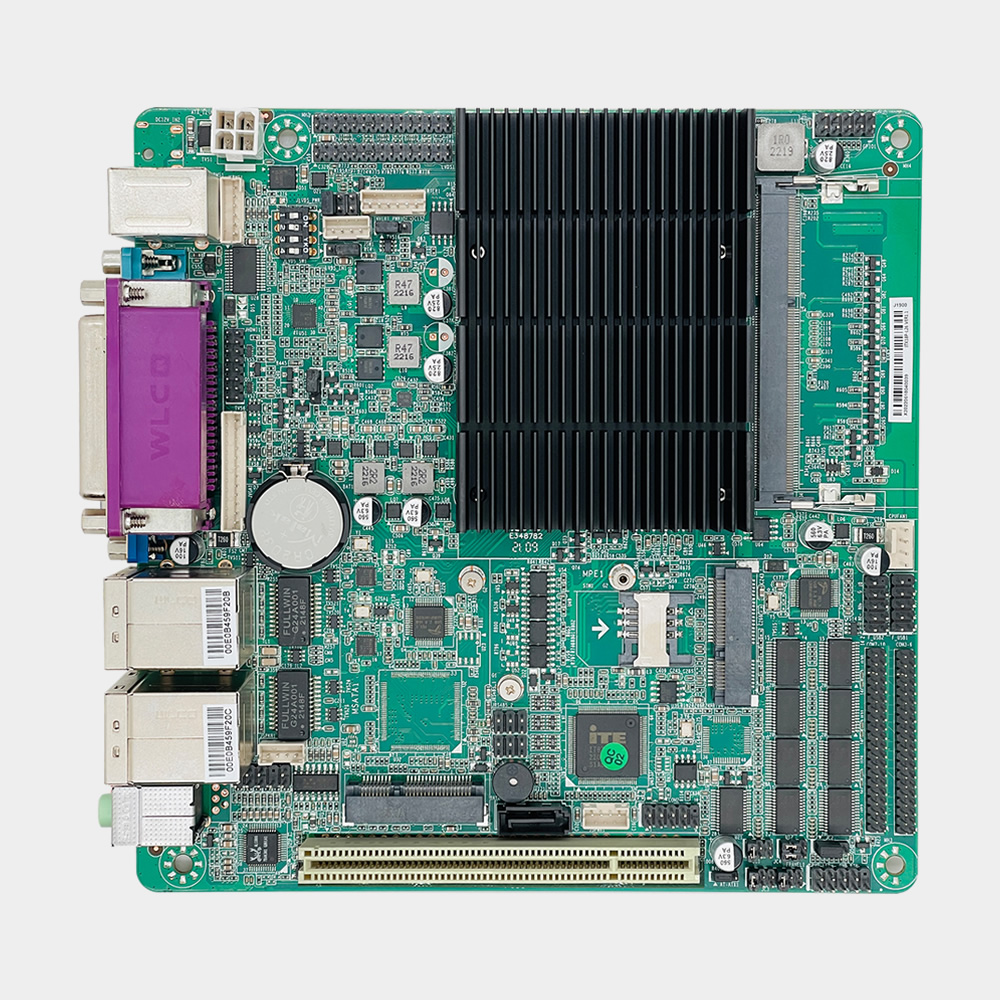

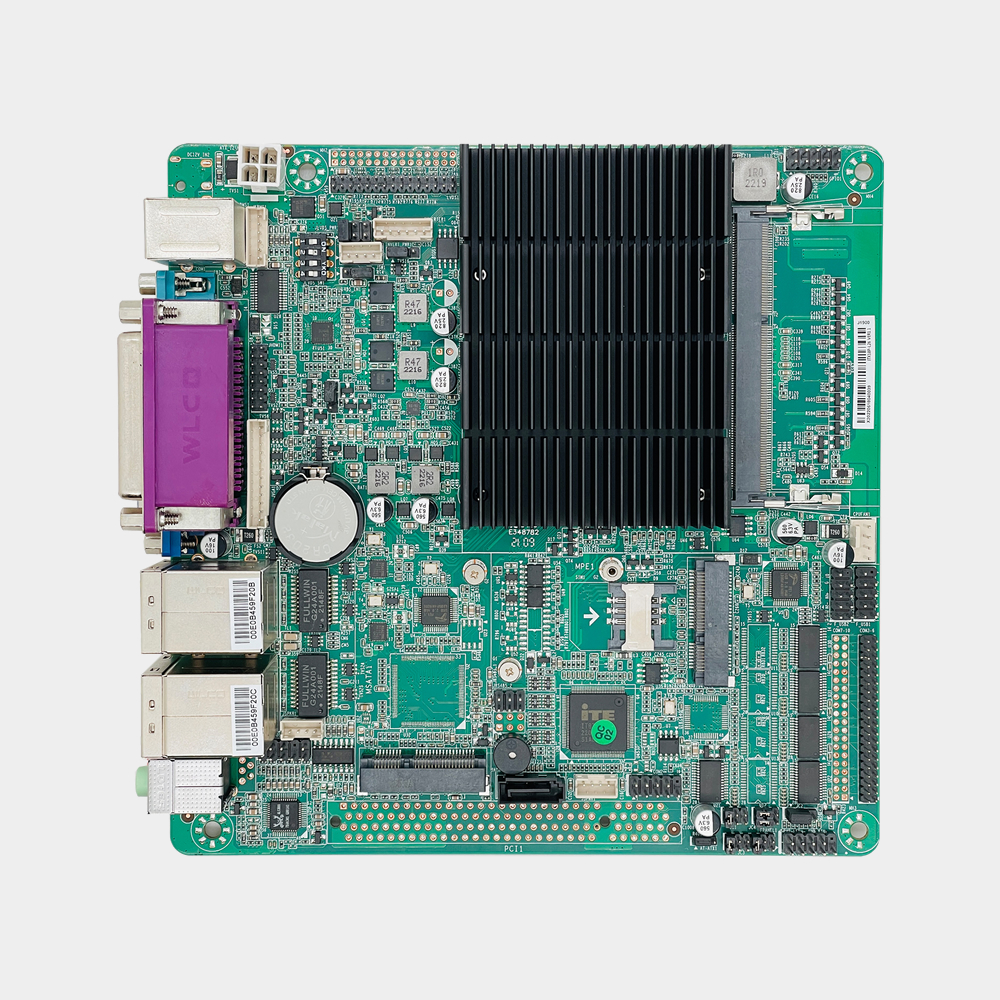

Entworfen mit 10 COM-Anschlüsse mit optionaler RS485-Unterstützung, VGA, HDMI, LVDS- oder eDP-Anzeigeunterstützung, und SATA2.0 mit mSATA-Speicherunterstützung, Dieses Produkt unterstützt die flexible Systemintegration für industrielle Anwendungen.
Mit 170 mm x 170 mm Mini-ITX-Formfaktor, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, Der ITX18P VER1.1 bietet eine zuverlässige Plattform für OEM- und ODM-Projekte.
Hauptmerkmale
- Intel® Baytrail-I/M/D-Plattform
- Mini-ITX
- Dual-Gigabit-LAN
- VGA, HDMI, LVDS oder eDP
- Mini-PCIe- und PCI-Steckplatzerweiterung
- SATA2.0 und mSATA
- Windows 7 / Windows 10 / Linux
Der obige Inhalt stammt vom ITX18P VER 1.1 Benutzerhandbuchdokument.
Bestellinformationen
Der ITX18P-L2AP VER1.1 wird vom Intel® Celeron® J1900-Prozessor angetrieben und ist für die industrielle Automatisierung konzipiert, Maschinensteuerung, eingebettete Systeme, industrielle Kommunikation und SB-Terminalanwendungen. Mit umfassender serieller Konnektivität, PCI-Erweiterungsfähigkeit und Zuverlässigkeit auf Industrieniveau, Es bietet eine flexible Plattform für OEM- und ODM-Projekte.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
CPU |
Kerne |
Frequenz |
Erinnerung |
HDMI |
VGA |
LVDS |
PCI |
LAN |
USB |
PS/2 |
LPT |
RS232/485 |
Leistung |
| 1 |
ITX18P-L2AP VER1.1 |
Intel® Celeron® J1900 |
4 |
2.0 GHz |
DDR3L |
1 |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
10 / 4 |
12V |
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- Anpassung der seriellen Schnittstelle
- Anpassung der PCI-Erweiterung
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie die erforderliche Prozessorversion an, Speicherkapazität, Speicherkapazität, Betriebssystem, Erweiterungsbedarf, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team empfiehlt Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Konfiguration.
Q1. Welche Prozessorplattform unterstützt der ITX18P VER1.1??
Der ITX18P VER1.1 basiert auf der Intel® Baytrail-I/M/D-Plattform und integriert einen Intel® Celeron J1900 2,0 GHz Quad-Core-Prozessor.
Q2. Welche Speicherspezifikationen werden unterstützt??
Das Motherboard unterstützt 1 x SO-DIMM-Steckplatz mit Single-Channel-DDR3L-Speicher mit 1600/1333 MHz und unterstützt bis zu 8 GB Kapazität.
Q3. Welche Anzeigeschnittstellen sind auf dem Motherboard verfügbar??
Das Board bietet VGA, HDMI, LVDS, und optionale eDP-Anzeigeschnittstellen. Es unterstützt VGA, HDMI, LVDS, oder eDP synchrone und asynchrone Anzeige.
Q4. Welche Speicherschnittstellen bietet der ITX18P VER1.1??
Das Motherboard beinhaltet 1 x SATA2.0-Schnittstelle und 1 x mSATA-Steckplatz für die Integration von SSDs und Speichergeräten.
F5. Unterstützt das Motherboard Erweiterungsmodule??
Ja. Der Vorstand unterstützt 1 x Mini-PCIe-Steckplatz für WLAN- oder 4G-Module und bietet 1 x PCI-Steckplatz für Peripherieerweiterung.
F6. Welche LAN-Funktionen werden unterstützt??
Das Motherboard unterstützt bis zu 2 x Realtek RTL8111H Gigabit LAN-Controller mit Wake-on-LAN- und PXE-Unterstützung.
F7. Unterstützt das Motherboard die RS485-Kommunikation??
Ja. Das Board unterstützt bis zu 10 COM-Ports, und COM2 bis COM5 können die RS485-Kommunikation durch Jumper-Konfiguration unterstützen.
F8. Welche Betriebssysteme werden unterstützt??
Der ITX18P VER1.1 unterstützt Windows 7, Windows 10, und Linux-Betriebssysteme.
CoreIPC bietet zuverlässige Industrie-Computing-Plattformen mit langfristiger Produktverfügbarkeit und flexiblen Anpassungsdiensten für eingebettete und industrielle Anwendungen.
Warum sollten Sie sich für CoreIPC entscheiden?
- Mini-ITX-Embedded-Plattform
- Unterstützung der Intel® Baytrail-Plattform
- Reichhaltige industrielle I/O
- Unterstützung der RS485-Kommunikation
- Mini-PCIe-Erweiterungsmöglichkeit
- Lüfterloses thermisches Design
