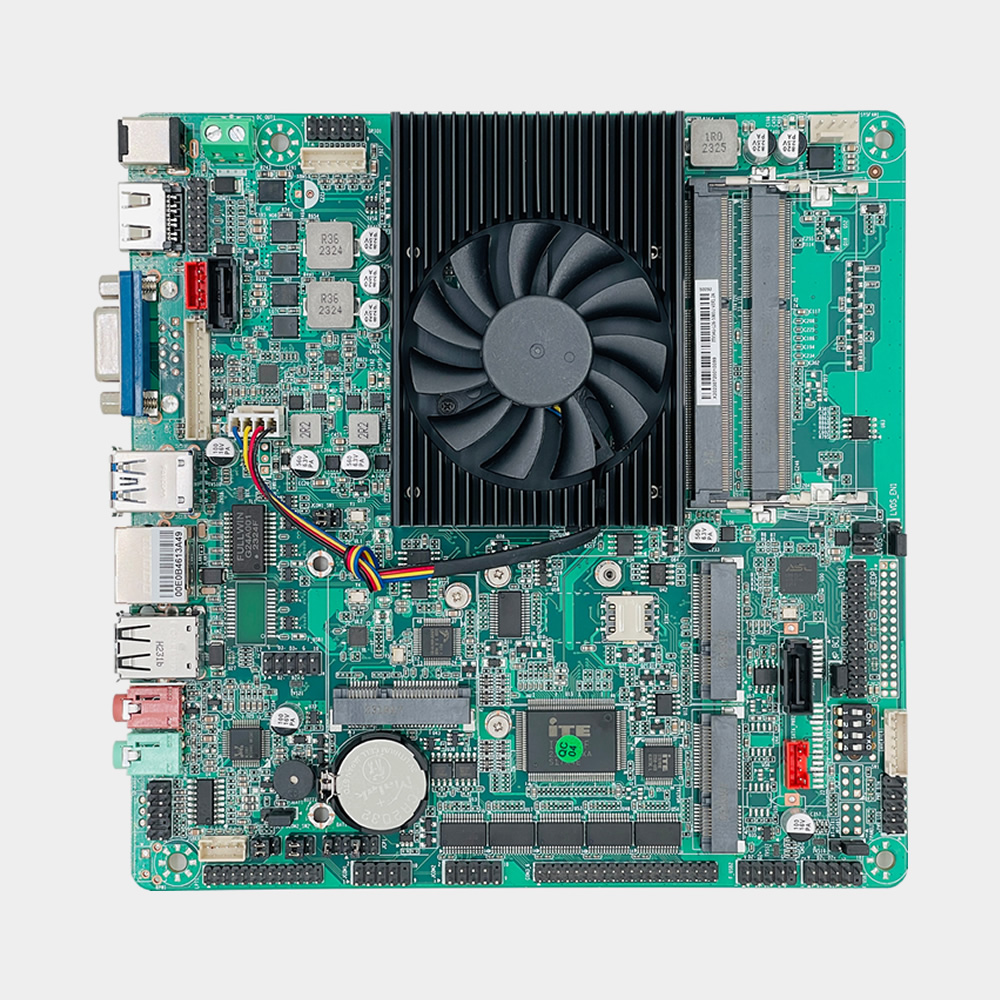

The CI54U-2L6C VER 1.2A is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. مدعوم من منصة Intel® Haswell/Broadwell-U, فهو يوفر أداء حاسوبيًا موثوقًا للتحكم الصناعي, الأتمتة, ومشاريع النظام المدمج.
مصممة مع ما يصل إلى 10 منافذ يو اس بي, 6 منافذ COM مع دعم RS485 اختياري, شبكة جيجابت LAN مزدوجة, VGA, اتش دي ام اي, دعم عرض LVDS أو eDP, وSATA3.0 بالإضافة إلى واجهات تخزين mSATA, يدعم هذا المنتج تكامل النظام المرن للعرض التجاري, رؤية الآلة, الأدوات الطبية, التحكم الصناعي, المعدات المالية, محطة السحابة, والتطبيقات الصناعية.
مع عامل شكل Mini-ITX مقاس 170 مم × 170 مم, موثوقية من الدرجة الصناعية, وخيارات التكوين المرنة, the CI54U-2L6C VER 1.2A provides a dependable platform for OEM and ODM projects.
الميزات الرئيسية
- منصة Intel® Haswell/Broadwell-U
- ميني آي تي إكس
- شبكة جيجابت LAN مزدوجة
- VGA, اتش دي ام اي, دعم عرض LVDS أو eDP
- 2 فتحات PCIe صغيرة
- دعم تخزين SATA3.0 وmSATA
- ويندوز 7, ويندوز 10, لينكس
The CI54U-2L6C series is available with multiple Intel® 4th and 5th Generation Core™ processor options, توفير منصة موثوقة للأتمتة الصناعية, التحكم المضمن, شاشات العرض الصناعية, أنظمة HMI وتطبيقات محطة الخدمة الذاتية.
تكوينات الطلب المتاحة
| لا. |
نموذج |
وحدة المعالجة المركزية |
النوى |
تكرار |
ذاكرة |
اتش دي ام اي |
VGA |
لفدس/إدب |
لان |
USB |
بس/2 |
LPT |
كوم/485 |
قوة |
| 1 |
CI54U-I3-4030U-1L2C |
إنتل® كور™ i3-4030U |
2 |
1.9 غيغاهرتز |
DDR3L |
1 |
1 |
1 |
1 |
10 |
1 |
1 |
2 / 1 |
12V |
| 2 |
CI54U-I5-4300U-1L2C |
إنتل® كور™ i5-4300U |
2 |
1.9 غيغاهرتز |
DDR3L |
1 |
1 |
1 |
1 |
10 |
1 |
1 |
2 / 1 |
12V |
| 3 |
CI54U-I5-4300U-2L6C |
إنتل® كور™ i5-4300U |
2 |
1.9 غيغاهرتز |
DDR3L |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12V |
| 4 |
CI54U-I5-5300U-2L6C |
إنتل® كور™ i5-5300U |
2 |
2.3 غيغاهرتز |
DDR3L |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12V |
ملحوظة: LVDS وeDP هما خياران بديلان لواجهة العرض. يمكن تحديد واجهة عرض واحدة فقط لكل تكوين.
خيارات التخصيص
- تكوين الذاكرة وسعة التخزين
- تخصيص BIOS
- تخصيص الشعار
- تخصيص التغليف
- تخصيص واجهة الإدخال/الإخراج
- تخصيص واجهة العرض (LVDS أو eDP)
- تخصيص المنفذ التسلسلي
- دعم مشروع تصنيع المعدات الأصلية وأوديإم
معلومات الاقتباس
لطلبات الاقتباس, يرجى تقديم إصدار المعالج المطلوب, سعة الذاكرة, سعة التخزين, نظام التشغيل, كمية الطلب المقدرة وأي متطلبات التخصيص. سيوصي فريقنا الهندسي بالتكوين الأكثر ملاءمة بناءً على احتياجات مشروعك.
س1. What processor platform does the CI54U-2L6C VER 1.2A support?
The CI54U-2L6C VER 1.2A supports Intel® Haswell-U or Broadwell-U series processors, بما في ذلك إنتل سيليرون, بنتيوم, كور i3, كور آي5, وخيارات وحدة المعالجة المركزية Core i7.
Q2. ما هي أقصى سعة للذاكرة?
توفر هذه اللوحة الأم 2 فتحات ذاكرة SO-DIMM وتدعم ذاكرة DDR3L 1600/1333 ميجاهرتز ثنائية القناة بسعة تصل إلى 16 جيجابايت.
س3. ما هي واجهات العرض المتاحة?
يدعم المجلس 1 VGA, 1 اتش دي ام اي, و 1 واجهة LVDS أو eDP. LVDS وeDP هما خياران بديلان.
س 4. ما هي واجهات التخزين المتاحة?
توفر اللوحة الأم 1 2.5-واجهة SATA3.0 بوصة, 1 واجهة ساتا 3.0, و 1 فتحة mSATA3.0.
س5. هل يدعم توسيع Mini-PCIe?
نعم. يدعم المجلس 1 فتحة Mini-PCIe لوحدات WiFi/4G و 1 فتحة Mini-PCIe اختيارية لوحدات WiFi.
س6. ما هو تكوين LAN الذي تدعمه اللوحة؟?
يدعم المجلس 2 منافذ Realtek RTL8111H جيجابت LAN, مع دعم اختياري ل 1 منفذ لان. كما أنه يدعم Wake-on-LAN وPXE.
س7. هل يدعم الإتصال RS485؟?
نعم. COM1 و COM2 يدعمان RS485, بينما يمكن لـ COM3 وCOM4 دعم RS485 بشكل اختياري. يوفر المجلس ما يصل إلى 6 منافذ كوم.
Q8. ما هي أنظمة التشغيل المدعومة?
The CI54U-2L6C VER 1.2A supports Windows 7, ويندوز 10, ولينكس.
توفر CoreIPC منصات حوسبة صناعية موثوقة مع توفر المنتج على المدى الطويل وخدمات التخصيص المرنة للتطبيقات المدمجة والصناعية.
لماذا تختار CoreIPC
- منصة مدمجة Mini-ITX
- I/O الصناعية الغنية
- دعم شبكة جيجابت LAN المزدوجة
- دعم الاتصالات RS485
- إمكانية توسيع Mini-PCIe
- شاشة VGA HDMI LVDS eDP
