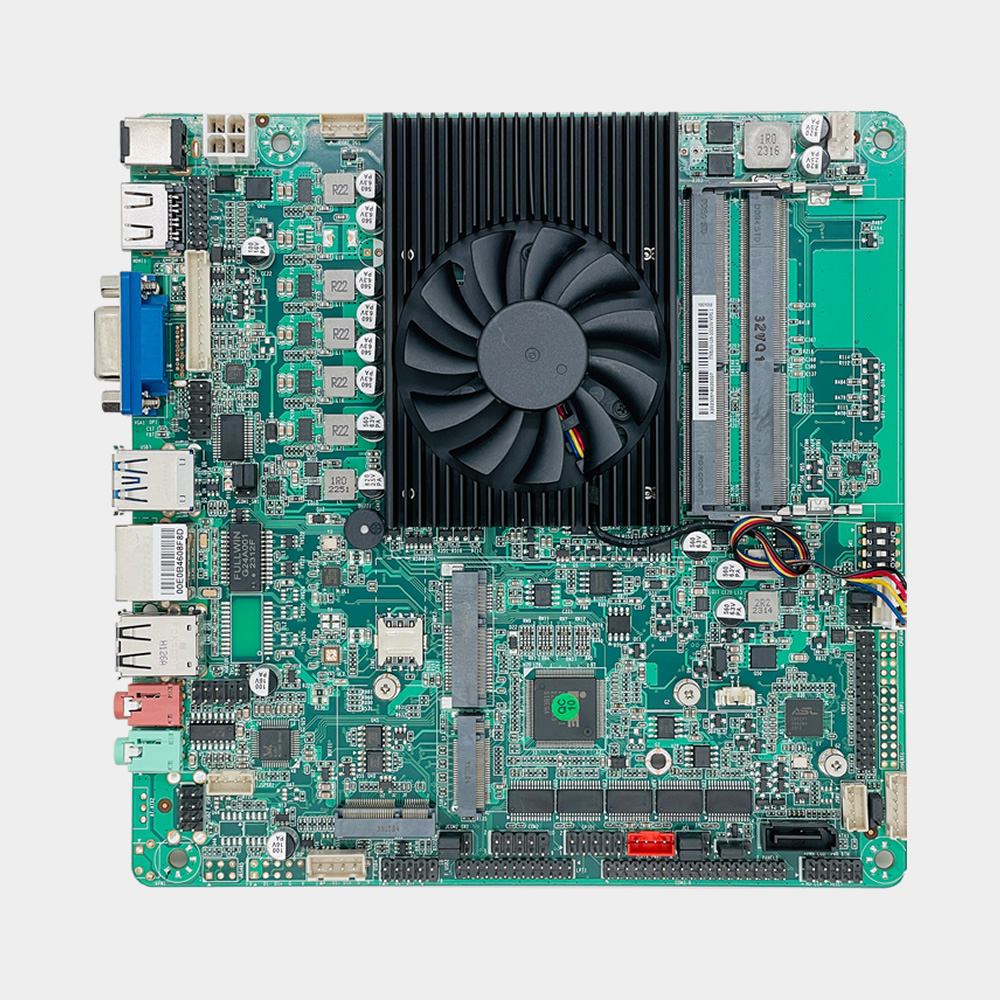

The CITX810U-CFL-CML-2L6C VER1.1 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. مدعوم بمعالجات Intel® Coffee Lake-U أو Comet Lake-U, فهو يوفر أداء حاسوبيًا موثوقًا للتحكم الصناعي, الأتمتة, ومشاريع النظام المدمج.
مصممة مع USB, كوم, RS485, واتصال جيجابت LAN مزدوج, فغا أو دب, اتش دي ام اي, دعم عرض LVDS أو eDP, ودعم تخزين SATA3.0 وM.2, يدعم هذا المنتج تكامل النظام المرن للعرض التجاري, التحكم في الاتصالات, المعدات الطبية, التحكم الصناعي, المعدات المالية, محطة السحابة, والتطبيقات الصناعية.
مع عامل شكل Mini-ITX مقاس 170 مم × 170 مم, موثوقية من الدرجة الصناعية, وخيارات التكوين المرنة, the CITX810U-CFL-CML-2L6C VER1.1 provides a dependable platform for OEM and ODM projects.
الميزات الرئيسية
- منصة Intel® Coffee Lake-U أو منصة Comet Lake-U
- ميني آي تي إكس
- شبكة جيجابت LAN مزدوجة
- فغا أو دب, اتش دي ام اي, دعم عرض LVDS أو eDP
- توسعة Mini-PCIe وM.2
- دعم التخزين SATA3.0 وM.2
- ويندوز 10 / ويندوز 11 / لينكس
The CITX810U-CFL-CML-2L6C series is available with multiple Intel® 8th and 10th Generation Core™ processor options, توفير منصة عالية الأداء للأتمتة الصناعية, رؤية الآلة, التحكم المضمن, شاشات العرض الصناعية وتطبيقات الحوسبة الحافة.
تكوينات الطلب المتاحة
| لا. |
نموذج |
وحدة المعالجة المركزية |
النوى |
تكرار |
ذاكرة |
اتش دي ام اي |
VGA |
لفدس |
eDP |
لان |
USB |
بس/2 |
LPT |
كوم/485 |
قوة |
| 1 |
CITX810U-I5-10210U-1L6C |
إنتل® كور™ i5-10210U |
4 |
1.6 غيغاهرتز |
2 × دي دي آر 4 |
1 |
1 |
1 |
— |
1 |
9 |
— |
1 |
6 / 2 |
12V |
| 2 |
CITX810U-I5-8265U-2L6C |
إنتل® كور™ i5-8265U |
4 |
1.6 غيغاهرتز |
2 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
9 |
— |
1 |
6 / 2 |
12V |
| 3 |
CITX810U-I5-10310U-2L6C |
إنتل® كور™ i5-10310U |
4 |
1.6 غيغاهرتز |
2 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
9 |
— |
1 |
6 / 2 |
12V |
| 4 |
CITX810U-I7-10610U-2L6C |
إنتل® كور™ i7-10610U |
4 |
1.8 غيغاهرتز |
2 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
9 |
— |
1 |
6 / 2 |
12V |
| 5 |
CITX810U-I7-10810U-2L6C |
إنتل® كور™ i7-10810U |
6 |
1.1 غيغاهرتز |
2 × دي دي آر 4 |
1 |
1 |
1 |
— |
2 |
9 |
— |
1 |
6 / 2 |
12V |
خيارات التخصيص
- تكوين الذاكرة وسعة التخزين
- تخصيص BIOS
- تخصيص الشعار
- تخصيص التغليف
- تخصيص واجهة الإدخال/الإخراج
- تخصيص واجهة العرض
- تخصيص المنفذ التسلسلي
- دعم مشروع تصنيع المعدات الأصلية وأوديإم
معلومات الاقتباس
لطلبات الاقتباس, يرجى تقديم إصدار المعالج المطلوب, سعة الذاكرة, سعة التخزين, نظام التشغيل, كمية الطلب المقدرة وأي متطلبات التخصيص. سيوصي فريقنا الهندسي بالتكوين الأكثر ملاءمة بناءً على احتياجات مشروعك.
س1. What processor platform does the CITX810U-CFL-CML-2L6C VER1.1 support?
The CITX810U-CFL-CML-2L6C VER1.1 supports Intel® Coffee Lake-U and Comet Lake-U Pentium, سيليرون, كور i3, كور آي5, ومعالجات كور i7.
Q2. ما هي أقصى سعة للذاكرة المدعومة?
توفر اللوحة الأم 2 x فتحات SO-DIMM تدعم ذاكرة DDR4 ثنائية القناة بسعة قصوى تصل إلى 64 جيجابايت.
س3. ما هي واجهات العرض المتوفرة على اللوحة الأم?
تدعم اللوحة VGA أو DP, اتش دي ام اي, وواجهات عرض LVDS أو eDP. كما أنه يدعم إخراج العرض الثلاثي المتزامن وغير المتزامن.
س 4. ما هي واجهات التخزين المتاحة?
The CITX810U-CFL-CML-2L6C VER1.1 provides 1 واجهة SATA3.0 و 1 × م.2 2242/2280 فتحة تدعم محركات أقراص M.2 SATA وNVMe SSD.
س5. هل تدعم اللوحة الأم توسعة Mini-PCIe وM.2?
نعم. يدعم المجلس 1 × فتحة Mini-PCIe وواجهات توسيع M.2 Key-E وM.2 Key-M للوحدات اللاسلكية وأجهزة التخزين.
س6. ما هي ميزات الشبكة المدعومة?
تدعم اللوحة الأم ما يصل إلى 2 x وحدات تحكم Realtek RTL8111H Gigabit LAN مع وظائف Wake-on-LAN وPXE.
س7. Does the CITX810U-CFL-CML-2L6C VER1.1 support RS485 communication?
نعم. تدعم اللوحة الأم ما يصل إلى 4 x منافذ RS485 وتوفر RS232 قابلة للتكوين, RS485, وواجهات الاتصال التسلسلية RS422.
Q8. ما هي أنظمة التشغيل المدعومة?
The CITX810U-CFL-CML-2L6C VER1.1 supports Windows 10, ويندوز 11, وأنظمة التشغيل لينكس.
توفر CoreIPC منصات حوسبة صناعية موثوقة مع توفر المنتج على المدى الطويل وخدمات التخصيص المرنة للتطبيقات المدمجة والصناعية.
