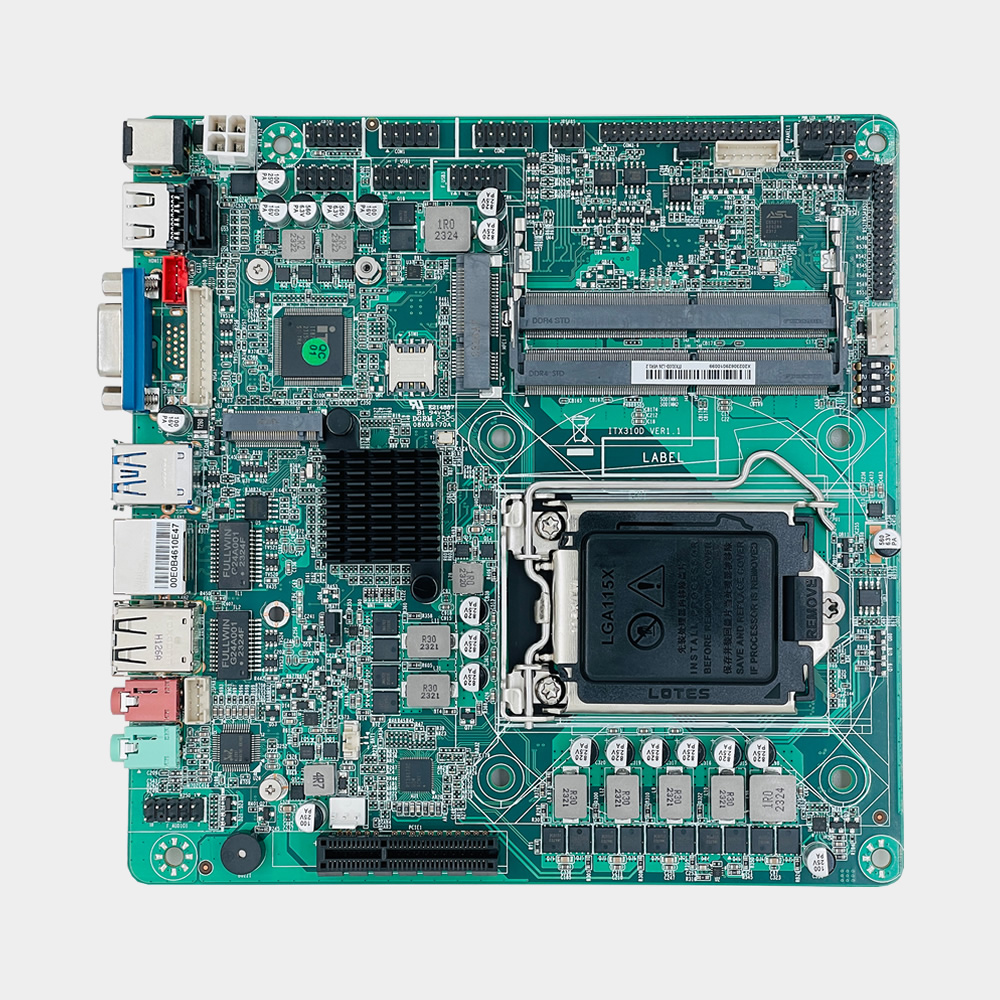

The CITX310D-LGA1151-2L6C VER1.2 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. Angetrieben von der Intel® H310C/B365/B250-Plattform, die Intel® LGA1151-Prozessoren der 6./7./8./9. Generation unterstützt, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.
Entworfen mit 2* Gigabit-LAN, 6* COM-Anschlüsse mit optionaler RS485-Unterstützung, 8* USB-Anschlüsse, HDMI, VGA- und LVDS-Anzeigeschnittstellen, Und 1* SATA3.0 mit 1* M.2 KeyM-Speicherunterstützung, Dieses Produkt unterstützt die flexible Systemintegration für kommerzielle Displays, maschinelles Sehen, medizinische Ausrüstung, Industrielle Steuerung, Finanzausstattung, Cloud-Terminal, und industrielle Anwendungen.
Mit 170 mm x 170 mm Mini-ITX-Formfaktor, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, the CITX310D-LGA1151-2L6C VER1.2 provides a dependable platform for OEM and ODM projects.
Hauptmerkmale
- Intel® H310C/B365/B250-Plattform unterstützt Intel® LGA1151-Prozessoren der 6./7./8./9. Generation
- Mini-ITX
- 2* Gigabit-LAN
- HDMI, VGA, LVDS
- 1* Mini-PCIe und 1* PCIe3.0 X4-Erweiterungssteckplatz
- 1* SATA3.0 und 1* M.2 KeyM
- Windows 7, Windows 10, Linux
The CITX310D-LGA1151-2L6C VER1.2 is based on the Intel® B365/B250 chipset and is designed for industrial automation, maschinelles Sehen, eingebettete Steuerung, Industriedisplays und Edge-Computing-Anwendungen. Mit umfangreichen I/O-Schnittstellen, Dual-Gigabit-LAN und Zuverlässigkeit auf Industrieniveau, Es bietet eine flexible Plattform für OEM- und ODM-Projekte.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
Chipsatz |
Erinnerung |
HDMI |
VGA |
LVDS |
LAN |
USB |
PS/2 |
LPT |
COM/485 |
Leistung |
| 1 |
CITX310D-LGA1151-2L6C |
Intel® B365 / B250 |
DDR4 |
1 |
1 |
1 |
2 |
8 |
0 |
0 |
6 / 2 |
12-19V |
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- Anpassung der Anzeigeoberfläche
- Anpassung des Betriebssystems
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie das erforderliche Prozessormodell an, Speicherkapazität, Speicherkonfiguration, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team empfiehlt Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Konfiguration.
Q1. What processor platform does the CITX310D-LGA1151-2L6C VER1.2 support?
The CITX310D-LGA1151-2L6C VER1.2 supports Intel® 6th, 7Th, 8Th, und LGA1151 Intel® Celeron der 9. Generation, Pentium, Core™ i3, i5, und i7-Prozessoren basierend auf der Intel® H310C/B365/B250-Plattform.
Q2. Welche Speicherspezifikationen werden unterstützt??
Das Motherboard bietet 2* SO-DIMM-Steckplätze unterstützen Dual-Channel-DDR4-Speicher mit Frequenzen von 1866 MHz, 2133MHz, und 2400 MHz. Die maximal unterstützte Speicherkapazität beträgt 64 GB.
Q3. Welche Anzeigeschnittstellen sind auf dem Motherboard verfügbar??
Das Board unterstützt VGA, HDMI, und LVDS-Anzeigeschnittstellen. Das Dokument spezifiziert auch die Unterstützung für die asynchrone Triple-Display-Ausgabe.
Q4. Welche Speicherschnittstellen werden unterstützt??
The CITX310D-LGA1151-2L6C VER1.2 supports 1* SATA3.0-Schnittstelle und 1* M.2 KeyM-Steckplatz für Speichergeräte. Der M.2 KeyM-Steckplatz unterstützt standardmäßig M.2 SATA und kann so angepasst werden, dass er NVMe unterstützt.
F5. Unterstützt das Motherboard Erweiterungsmodule??
Ja. Der Vorstand unterstützt 1* Mini-PCIe-Steckplatz für WLAN- oder 4G-Module und 1* PCIe3.0 X4-Erweiterungssteckplatz.
F6. Welche LAN-Funktionen werden unterstützt??
Das Motherboard unterstützt 2* Realtek RTL8111H Gigabit LAN-Controller mit Wake-on-LAN- und PXE-Funktionen.
F7. Unterstützt das Board die RS485-Kommunikation??
Ja. Das Motherboard bietet 6* COM-Ports, und COM1 und COM2 können optional die RS485-Kommunikation über die BIOS-Konfiguration unterstützen.
F8. Welche Betriebssysteme werden unterstützt??
The CITX310D-LGA1151-2L6C VER1.2 supports Windows 7, Windows 10, und Linux-Betriebssysteme.
F9. Welche Stromaufnahme benötigt das Motherboard??
Das Motherboard unterstützt einen 12-V- bis 19-V-Gleichstromeingang.
F10. Welcher Betriebstemperaturbereich wird unterstützt??
Die Platine unterstützt einen Betriebstemperaturbereich von -10℃ bis 60℃.
CoreIPC bietet zuverlässige Industrie-Computing-Plattformen mit langfristiger Produktverfügbarkeit und flexiblen Anpassungsdiensten für eingebettete und industrielle Anwendungen.
Warum sollten Sie sich für CoreIPC entscheiden?
- Mini-ITX-Embedded-Plattform
- Unterstützung für Intel® H310C/B365/B250-Chipsätze
- Reichhaltige industrielle I/O
- Unterstützung für Multi-Display-Schnittstellen
- Flexible Mini-PCIe-Erweiterung
- Unterstützung der industriellen Kommunikation
CoreIPC Industrial Computing-Lösungen
