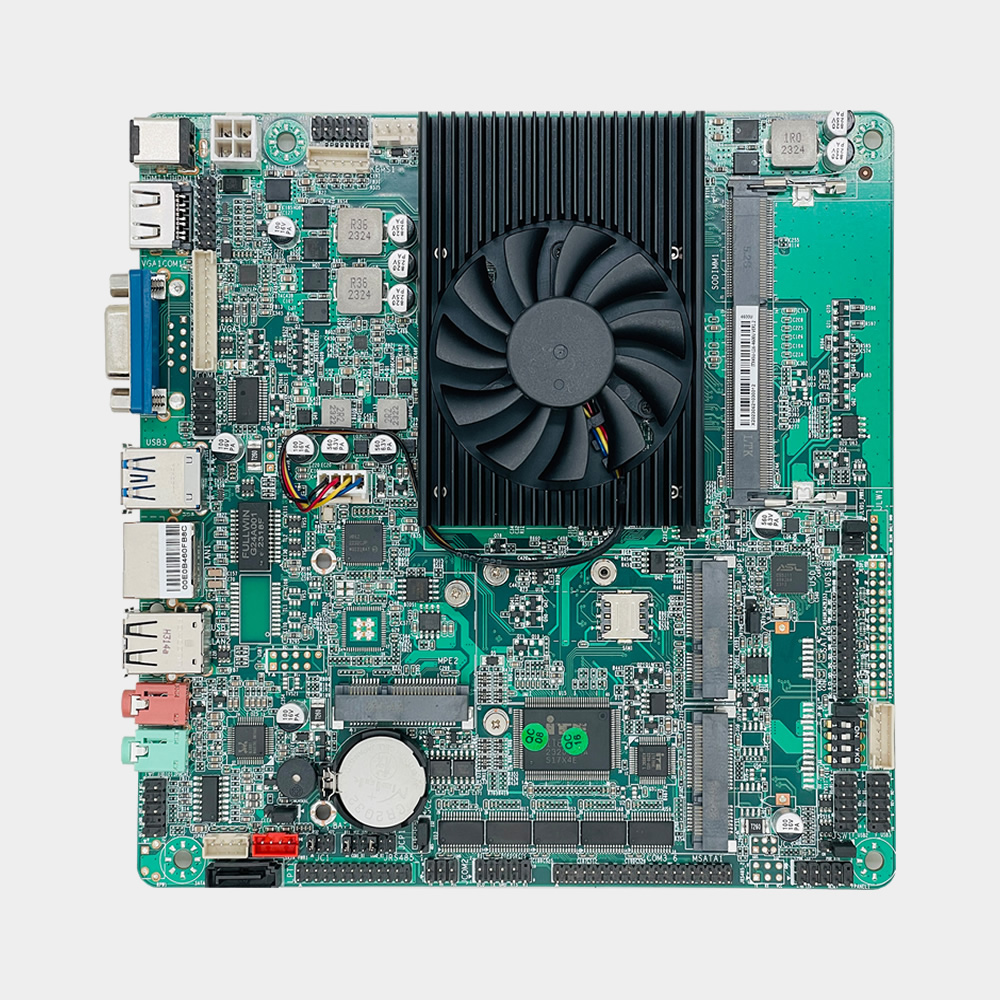

The CITX45U-2L6C VER1.2 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. Unterstützt durch die Intel® Haswell/Broadwell-U-Plattform, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.
Entworfen mit USB 3.0, USB 2.0, COM, RS485, GPIO, und Dual-LAN-Unterstützung, VGA, HDMI, LVDS- oder eDP-Anzeigeunterstützung, und SATA3.0- und mSATA-Speicherunterstützung, Dieses Produkt unterstützt die flexible Systemintegration für industrielle Anwendungen.
Mit 170 mm x 170 mm kompaktem Mini-ITX-Formfaktor, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, the CITX45U-2L6C VER1.2 provides a dependable platform for OEM and ODM projects.
Hauptmerkmale
- Intel® Haswell/Broadwell-U-Plattform
- Mini-ITX
- Duales Intel-Gigabit-LAN
- VGA, HDMI, LVDS- oder eDP-Display-Unterstützung
- Mini-PCIe-Erweiterung
- SATA3.0- und mSATA-Speicherunterstützung
- Windows 7, Windows 10, Linux
The CITX45U-2L6C series is available with multiple Intel® 4th and 5th Generation Core™ processor options, Bereitstellung einer zuverlässigen Plattform für die industrielle Automatisierung, eingebettete Steuerung, Industriedisplays, HMI-Systeme und SB-Terminalanwendungen.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
CPU |
Kerne |
Frequenz |
Erinnerung |
HDMI |
VGA |
LVDS/eDP |
LAN |
USB |
PS/2 |
LPT |
COM/485 |
Leistung |
| 1 |
CITX45U-I3-4030U-2L2C |
Intel® Core™ i3-4030U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
2 / 1 |
12V |
| 2 |
CITX45U-I5-5300U-1L6C |
Intel® Core™ i5-5300U |
2 |
2.3 GHz |
DDR3L |
1 |
1 |
1 |
1 |
8 |
1 |
1 |
6 / 2 |
12V |
| 3 |
CITX45U-I5-4300U-2L6C |
Intel® Core™ i5-4300U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12V |
| 4 |
CITX45U-I5-5300U-2L6C |
Intel® Core™ i5-5300U |
2 |
2.3 GHz |
DDR3L |
1 |
1 |
1 |
2 |
8 |
1 |
1 |
6 / 2 |
12V |
Notiz: LVDS und eDP sind alternative Anzeigeschnittstellenoptionen. Für jede Konfiguration kann nur eine Anzeigeschnittstelle ausgewählt werden.
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- Anpassung der Anzeigeoberfläche (LVDS oder eDP)
- Anpassung der seriellen Schnittstelle
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie die erforderliche Prozessorversion an, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team empfiehlt Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Konfiguration.
Q1. What processor platform does the CITX45U-2L6C VER1.2 support?
The CITX45U-2L6C VER1.2 supports Intel® Haswell/Broadwell-U platform processors, einschließlich Intel® Celeron, Pentium, Core i3, Core i5, und CPUs der Core i7-Serie.
Q2. Welche maximale Speicherkapazität wird unterstützt??
Das Motherboard bietet 1 x SO-DIMM-Steckplatz, der Single-Channel-DDR3L-Speicher mit 1600/1333 MHz und einer maximalen Kapazität von 8 GB unterstützt.
Q3. Welche Anzeigeschnittstellen sind auf dem Motherboard verfügbar??
Das Board unterstützt VGA, HDMI, LVDS, und optionale eDP-Anzeigeschnittstellen. VGA, HDMI, LVDS, oder eDP-synchrone/asynchrone Anzeige wird unterstützt.
Q4. Welche Speicherschnittstellen sind verfügbar??
The CITX45U-2L6C VER1.2 provides 1 x 2,5-Zoll-SATA3.0-Schnittstelle, 1 x SATA3.0-Anschluss, Und 1 x mSATA3.0-Steckplatz zur Speichererweiterung.
F5. Unterstützt das Motherboard die Mini-PCIe-Erweiterung??
Ja. Das Motherboard unterstützt 2 x Mini-PCIe-Steckplätze, inklusive Unterstützung für WLAN, 4G-Module, und mSATA-Erweiterung.
F6. Welche Netzwerkfunktionen werden unterstützt??
Das Motherboard unterstützt Intel i210 Gigabit LAN mit optionaler Dual-LAN-Konfiguration. Auch Wake-on-LAN- und PXE-Funktionen werden unterstützt.
F7. Unterstützt das Motherboard die RS485-Kommunikation??
Ja. Das Board unterstützt bis zu 4 x RS485-Schnittstellen, mit 2 x RS485 wird standardmäßig unterstützt. COM2 unterstützt auch die RS485/422-Konfiguration.
F8. Welche Betriebssysteme werden unterstützt??
The CITX45U-2L6C VER1.2 supports Windows 7, Windows 10, und Linux-Betriebssysteme.
CoreIPC bietet zuverlässige Industrie-Computing-Plattformen mit langfristiger Produktverfügbarkeit und flexiblen Anpassungsdiensten für eingebettete und industrielle Anwendungen.
Warum sollten Sie sich für CoreIPC entscheiden?
- Mini-ITX-Embedded-Motherboard-Plattform
- Intel Haswell/Broadwell-U-Unterstützung
- VGA, HDMI, LVDS/eDP-Anzeige
- Mini-PCIe- und mSATA-Erweiterung
- COM- und RS485-Kommunikation
- DC 12V-Stromeingang
