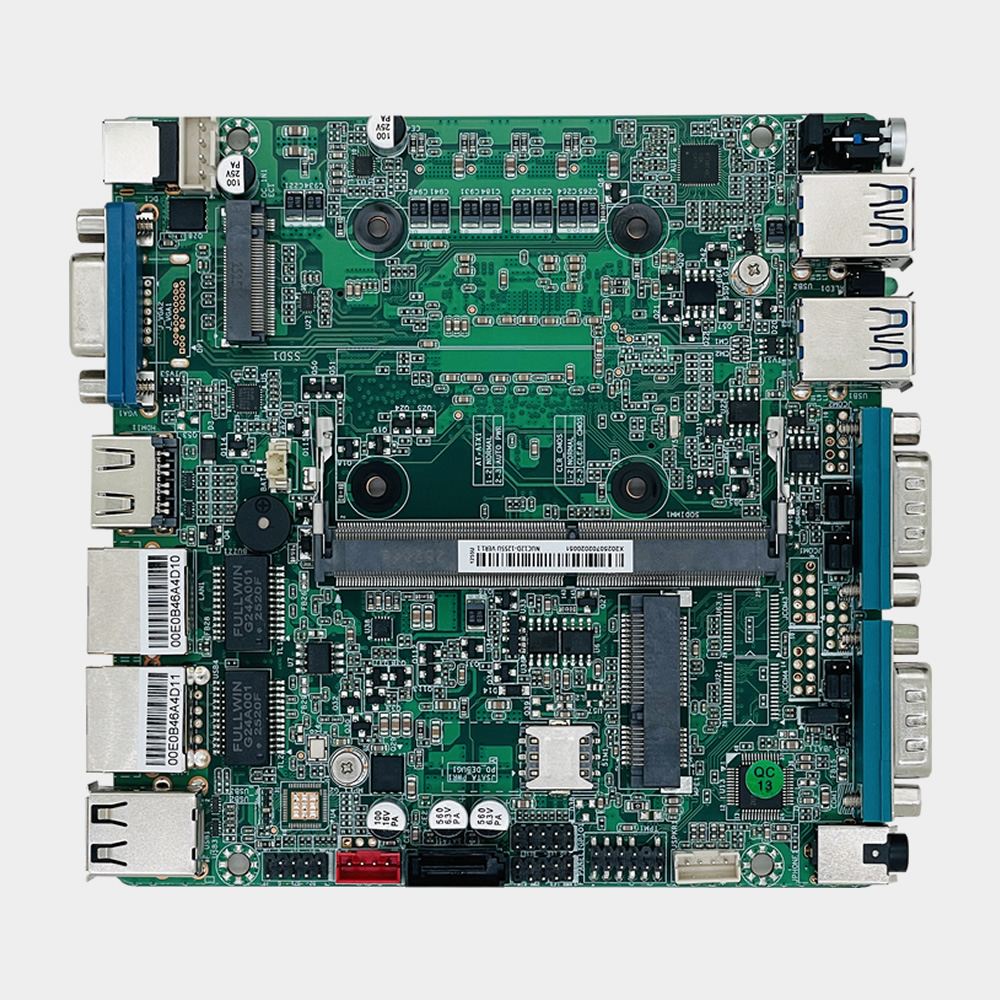

Das NUC12D VER1.1 ist ein Nano-ITX-Industrie-Motherboard, das für eingebettete und industrielle Anwendungen entwickelt wurde. Angetrieben durch Intel® Alder Lake-U/P/H- und Raptor Lake-U/P/H-Prozessoren, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.
Entworfen mit 8 USB-Anschlüsse, 2 Serielle RS232-Anschlüsse mit optionaler RS485-Unterstützung, und Dual-Gigabit-LAN, VGA oder DP, HDMI, und Typ-C-Display-Unterstützung, und SATA3.0- und M.2 Key-M-Speicherschnittstellen, Dieses Produkt unterstützt die flexible Systemintegration für Soft Routing, Netzwerksicherheit, Industrielle Steuerung, und Cloud-Terminalanwendungen.
Mit einem kompakten Formfaktor von 120 mm x 120 mm, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, Der NUC12D VER1.1 bietet eine zuverlässige Plattform für OEM- und ODM-Projekte.
Hauptmerkmale
- Intel® Alder Lake-U/P/H- und Raptor Lake-U/P/H-Plattform
- Nano-ITX
- Dual-Gigabit-LAN
- VGA oder DP, HDMI, und Typ-C-Display-Unterstützung
- Mini-PCIe-Erweiterung für WLAN- und 4G-Module
- Unterstützung für SATA3.0- und M.2 Key-M-Speicher
- N / A
Bestellinformationen
Die NUC12D-Serie ist mit mehreren Intel® Core™-Prozessoroptionen der 12. und 13. Generation erhältlich, Bereitstellung leistungsstarker Rechenfunktionen für die industrielle Automatisierung, eingebettete Systeme, Edge-Computing, Bildverarbeitung und industrielle Steuerungsanwendungen.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
CPU |
Kerne |
Frequenz |
Erinnerung |
HDMI |
VGA |
LAN |
USB |
COM/485 |
Leistung |
| 1 |
NUC12D-N22-1215U |
Intel® Core™ i3-1215U |
2P + 4E |
1.2 – 4.4 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
| 2 |
NUC12D-N22-1235U |
Intel® Core™ i5-1235U |
2P + 8E |
1.3 – 4.4 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
| 3 |
NUC12D-N22-1265U |
Intel® Core™ i7-1265U |
2P + 8E |
1.8 – 4.8 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
| 4 |
NUC12D-N22-1240P |
Intel® Core™ i5-1240P |
4P + 8E |
1.7 – 4.4 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
| 5 |
NUC12D-N22-12450H |
Intel® Core™ i5-12450H |
4P + 4E |
2.0 – 4.4 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
| 6 |
NUC12D-N22-1340P |
Intel® Core™ i5-1340P |
4P + 8E |
1.9 – 4.6 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
| 7 |
NUC12D-N22-1335U |
Intel® Core™ i5-1335U |
2P + 8E |
1.3 – 4.6 GHz |
2 × DDR4 |
1 |
1 |
2 |
8 |
2 / 2 |
12-19V |
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie die erforderliche Prozessorversion an, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team empfiehlt Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Konfiguration.
Q1. Welche Prozessorplattformen unterstützt der NUC12D VER1.1??
Der NUC12D VER1.1 unterstützt Intel® Alder Lake-U/P/H 12. Generation und Raptor Lake-U/P/H 13. Generation i3/i5/i7-Prozessoren.
Q2. Welche maximale Speicherkapazität wird unterstützt??
Das Motherboard bietet 1 x SODIMM-Steckplatz, der Single-Channel-DDR4-Speicher mit 3200 MHz und einer maximalen Kapazität von 32 GB unterstützt.
Q3. Welche Anzeigeschnittstellen sind auf der Platine verfügbar??
Das Board unterstützt VGA oder DP, HDMI 2.0, und Typ-C-Anzeigeschnittstellen. DP, HDMI, und Typ-C-Unterstützung bis zu 4K-Auflösung bei 60 Hz.
Q4. Welche Speicherschnittstellen werden unterstützt??
Der NUC12D VER1.1 unterstützt 1 x SATA3.0-Schnittstelle und 1 x M.2 Key-M PCIe x4 2280 Speichersteckplatz.
F5. Unterstützt das Motherboard die Mini-PCIe-Erweiterung??
Ja. Der Vorstand sorgt dafür 1 x Mini-PCIe-Steckplatz, der WLAN- und 4G-Module unterstützt.
F6. Welche Netzwerkfunktionen werden unterstützt??
Das Motherboard unterstützt 2 x Realtek RTL8111H Gigabit LAN-Ports mit Wake-on-LAN- und PXE-Unterstützung.
F7. Unterstützt das Board die RS485-Kommunikation??
Ja. Der Vorstand unterstützt 2 x Serielle RS232-Anschlüsse standardmäßig, und COM1/COM2 können über Jumper-Einstellungen für RS485 konfiguriert werden. Optional ist auch RS422-Unterstützung verfügbar.
F8. Welche Betriebssysteme werden unterstützt??
CoreIPC bietet zuverlässige Industrie-Computing-Plattformen mit langfristiger Produktverfügbarkeit und flexiblen Anpassungsdiensten für eingebettete und industrielle Anwendungen.
Warum sollten Sie sich für CoreIPC entscheiden?
- Eingebettete Nano-ITX-Plattform
- Unterstützung für Alder Lake und Raptor Lake
- Dual-Gigabit-LAN
- RS232- und RS485-Kommunikation
- Mini-PCIe-Erweiterungsmöglichkeit
- SATA- und M.2-Speicher
CoreIPC Industrial Computing-Lösungen
