EPIC19P-R VER 1.1 3.5-Zoll-Industrie-Motherboard Intel® Bay Trail Platform | CoreIPC

Prozessor: Intel® Celeron J1900 2.0GHz Quad-Core Processor

Plattform: Intel® Baytrail-I/M/D Platform

Chipsatz: N / A

Formfaktor: 3.5-Zoll SBC

Erinnerung: 1* SO-DIMM, Single Channel DDR3L 1600/1333MHz, bis zu 8GB

Grafik: Integrierte Intel® HD-Grafik

Anzeigeschnittstelle: VGA, HDMI, LVDS, Optional eDP

Display-Unterstützung: VGA, HDMI, LVDS Synchronous/Asynchronous Dual Display

Lagerung: 1* SATA2.0, 1* mSATA2.0

Erweiterung: 1* Mini-PCIe-Steckplatz, 1* SIM Slot

LAN: 2* Realtek-Gigabit-LAN

USB: 1* USB3.0, 5* USB2.0

COM-Ports: 6* COM-Ports

RS485: COM1/COM2 Default RS485, COM3/COM4 Optional RS485

Leistungsaufnahme: DC 12V ±5%

Betriebstemperatur: -20°C bis 60 °C

Betriebssystem: Windows 7, Windows 10, Linux

Abmessungen: 146mm x 102 mm

Anfrage senden Live-Chat

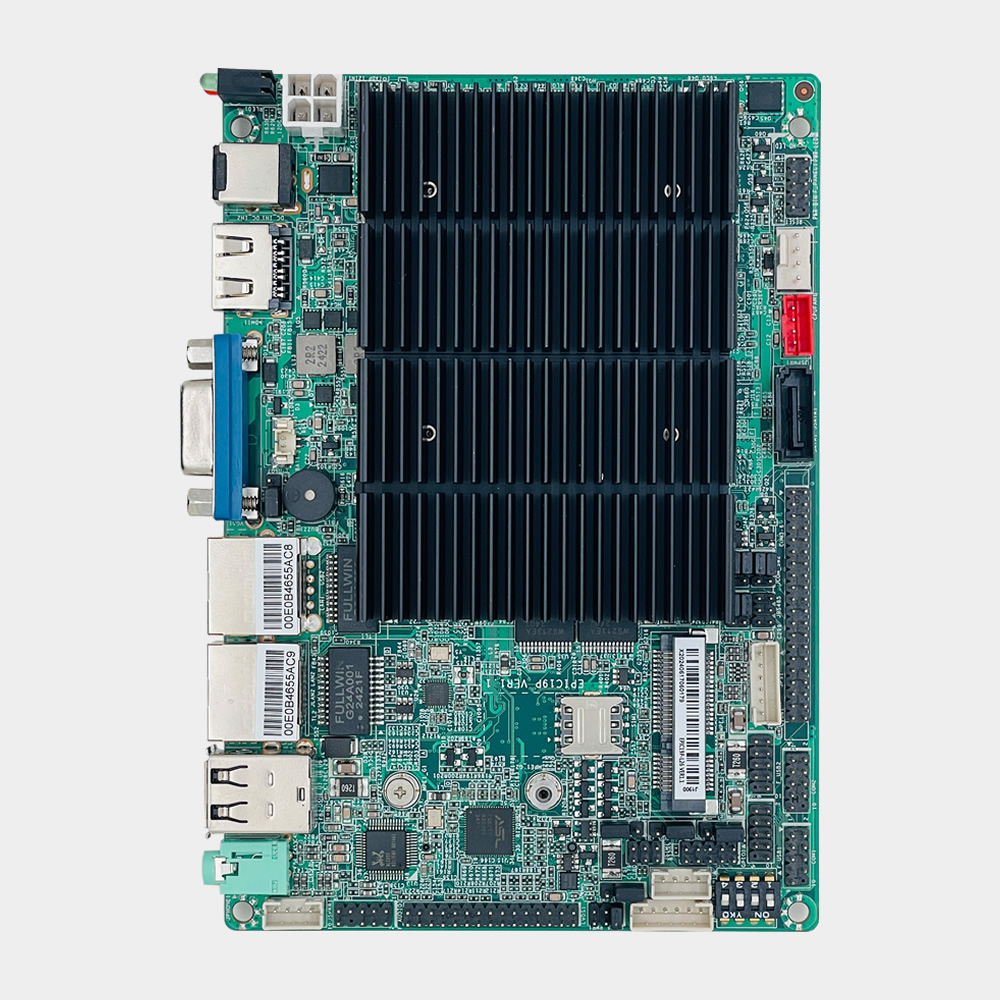

EPIC19P-R V1.1-TOP
The EPIC19P-R VER 1.1 is a 3.5-inch SBC Industrial Motherboard designed for embedded and industrial applications. Powered by Intel® Baytrail-I/M/D Platform, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.

Entworfen mit 6 COM-Anschlüsse mit optionaler RS485-Unterstützung, VGA, HDMI, LVDS or optional eDP display support, und SATA2.0- und mSATA-Speicherunterstützung, this product supports flexible system integration for industrial control, maschinelles Sehen, medizinische Instrumente, Finanzausstattung, cloud terminals, or industrial applications.

Mit einem kompakten Formfaktor von 146 mm x 102 mm, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, the EPIC19P-R VER 1.1 bietet eine zuverlässige Plattform für OEM- und ODM-Projekte.

Hauptmerkmale

Intel® Baytrail-I/M/D Platform
3.5-Zoll SBC
2* Realtek-Gigabit-LAN
VGA, HDMI, LVDS or optional eDP display support
1* Mini-PCIe and 1* mSATA expansion
1* SATA2.0 and 1* mSATA storage
Windows 7/Windows 10/Linux

Produktmodell	EPIC19P-R VER 1.1
Formfaktor	3.5-Zoll SBC
Prozessor	Integrated Intel® Celeron J1900 2.0GHz Quad-Core Processor
CPU-Plattform	Intel® Baytrail-I/M/D Platform
Chipsatz	N / A
Grafik	Integrierte Intel® HD-Grafik
Speichertyp	DDR3L 1.35V
Speichersteckplatz	1* SO-DIMM
Speicherkapazität	Bis zu 8 GB
Speicherfrequenz	1600/1333MHz
Anzeigeschnittstelle	1* VGA, 1* HDMI1.2, 1* LVDS, optional eDP
Display-Unterstützung	VGA, HDMI, LVDS synchronous/asynchronous dual display
LAN-Controller	2* Realtek-Gigabit-LAN
Netzwerkfunktionen	Wake-on-LAN, PXE, optionales Single-LAN
Lagerung	1* SATA2.0, 1* mSATA2.0
Erweiterung	1* Mini-PCIe-Steckplatz, 1* SIM interface, 1* mSATA2.0 slot
USB	1* USB3.0, 5* USB2.0
Serielle Ports	6* COM-Ports, COM1/COM2 default RS485, COM2 optional RS422, COM3/COM4 optional RS485
LPT	N / A
PS/2	1* PS/2 interface
Audio-Codec	ALC662/ALC897/ALC262
Audio-Interface	MIC, Line-out, front audio interface
Verstärker	3W amplifier
GPIO	4-channel input/output GPIO
Watchdog-Timer	Hardware-Reset, 256 Ebenen, 0–255 Sekunden
Kühlendes Design	Fanless heat dissipation design, 1* 4pin CPU fan connector
Leistungsaufnahme	DC 12V ±5%
Power-Modus	Umschaltung zwischen AT- und ATX-Modus
Betriebstemperatur	-20°C bis 60 °C
Lagertemperatur	-20°C bis 70 °C
Luftfeuchtigkeit	5%–95 % relative Luftfeuchtigkeit, nicht kondensierend
Betriebssystem	Windows 7, Windows 10, Linux
BIOS	64MB-Flash-ROM
Abmessungen	146mm x 102 mm

Bestellinformationen

The EPIC19P-R VER1.1 series is designed for industrial automation, eingebettete Steuerung, industrial displays and HMI applications. It provides flexible configuration options with integrated display interfaces and rich industrial I/O connectivity.

Verfügbare Bestellkonfigurationen

NEIN.	Modell	CPU	Kerne	Frequenz	Erinnerung	HDMI	VGA	LVDS	eDP	LAN	USB	PS/2	LPT	COM/485	Leistung
1	EPIC19P-R VER1.1	Intel® Celeron® J1900	4	2.0 GHz	DDR3L	1	1	1	—	2	6	1	—	6 / 2	12V
2	EPIC19P-IO VER1.1	—	—	—	—	—	—	—	—	—	4	—	—	6 / 2	—

Anpassungsoptionen

Konfiguration von Arbeitsspeicher und Speicherkapazität
BIOS-Anpassung
Logo-Anpassung
Verpackungsanpassung
Anpassung der I/O-Schnittstelle
Anpassung der Anzeigeoberfläche
OEM- und ODM-Projektunterstützung

Angebotsinformationen

Für Angebotsanfragen, please provide the required model version, processor configuration, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team wird Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Lösung empfehlen.

EPIC19P-R User Manual Issue 1.1

Herunterladen →

Q1. What processor platform does the EPIC19P-R VER 1.1 Unterstützung?

The EPIC19P-R VER 1.1 is based on the Intel® Baytrail-I/M/D platform and integrates an Intel® Celeron J1900 2.0GHz quad-core processor.

Q2. Welche Speicherspezifikationen werden unterstützt??

Der Vorstand sorgt dafür 1* SO-DIMM slot supporting single-channel DDR3L 1600/1333MHz memory with a maximum capacity of 8GB.

Q3. Welche Anzeigeschnittstellen sind auf dem Motherboard verfügbar??

The motherboard supports VGA, HDMI, and LVDS display interfaces. The LVDS interface can also be configured as optional eDP upon request.

Q4. Welche Speicherschnittstellen bietet das Board??

Der Vorstand unterstützt 1* SATA2.0 interface and 1* mSATA2.0 slot for storage expansion.

F5. Unterstützt das Motherboard die Mini-PCIe-Erweiterung??

Ja. The board includes 1* Mini-PCIe slot supporting WiFi or 4G modules, and also provides a SIM card interface.

F6. Welche Netzwerkfunktionen werden unterstützt??

Das Motherboard unterstützt 2* Realtek Gigabit LAN ports with Wake-on-LAN and PXE functions. An optional single LAN configuration is also available.

F7. Unterstützt das Motherboard die RS485-Kommunikation??

Ja. COM1 and COM2 support RS485 by default, while COM3 and COM4 can optionally support RS485 communication.

F8. Welche Betriebssysteme werden unterstützt??

The EPIC19P-R VER 1.1 supports Windows 7, Windows 10, und Linux-Betriebssysteme.
