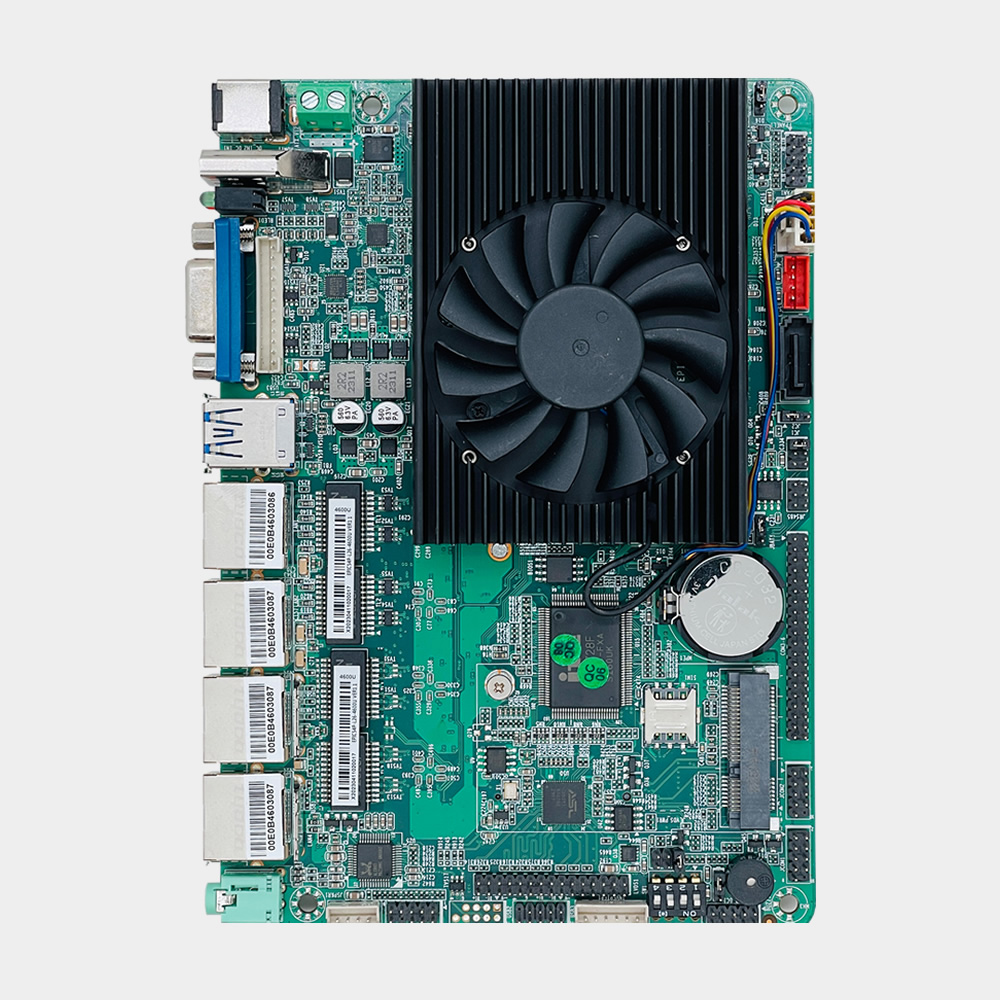

Das EPIC54P VER1.1 ist ein EPIC SBC Embedded Board, das für eingebettete und industrielle Anwendungen entwickelt wurde. Unterstützt durch die Intel® Haswell/Broadwell-U-Plattform, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.
Entworfen mit 4* Gigabit-LAN, 6* COM-Anschlüsse und USB-Konnektivität, VGA, HDMI, LVDS- oder eDP-Anzeigeunterstützung, und SATA3.0- und mSATA-Speicherunterstützung, Dieses Produkt unterstützt die flexible Systemintegration für die maschinelle Bildverarbeitung, medizinische Instrumente, Industrielle Steuerung, Finanzausstattung, und Cloud-Terminalanwendungen.
Mit 165 mm x 115 mm kompaktem Platinendesign, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, Der EPIC54P VER1.1 bietet eine zuverlässige Plattform für OEM- und ODM-Projekte.
Hauptmerkmale
- Intel® Haswell/Broadwell-U-Plattform
- EPISCHES SBC
- 4* Gigabit-LAN
- VGA, HDMI, LVDS- oder eDP-Anzeigeunterstützung
- Unterstützung für Mini-PCIe-Erweiterung
- mSATA- und SATA3.0-Speicherunterstützung
- Windows 7/Windows 10/Linux
Bestellinformationen
Die EPIC54P-Serie ist mit mehreren Intel®-Prozessoroptionen und LAN-Konfigurationen erhältlich, Bereitstellung einer flexiblen Plattform für die industrielle Automatisierung, eingebettete Steuerung, Industriedisplays, HMI-Systeme und langlebige eingebettete Anwendungen.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
CPU |
Kerne |
Frequenz |
Erinnerung |
HDMI |
VGA |
LVDS |
eDP |
LAN |
USB |
COM/485 |
Leistung |
| 1 |
EPIC54P-L26-4030U VER1.1 |
Intel® Core™ i3-4030U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
1 |
— |
2 |
8 |
6 / 2 |
12V |
| 2 |
EPIC54P-L26-4300U VER1.1 |
Intel® Core™ i5-4300U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
1 |
— |
2 |
8 |
6 / 2 |
12V |
| 3 |
EPIC54P-L46-4300U VER1.1 |
Intel® Core™ i5-4300U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
1 |
— |
4 |
6 |
6 / 2 |
12V |
| 4 |
EPIC54P-L46-5300U VER1.1 |
Intel® Core™ i5-5300U |
2 |
2.3 GHz |
DDR3L |
1 |
1 |
1 |
— |
4 |
6 |
6 / 2 |
12V |
| 5 |
EPIC54P-L46-4600U VER1.1 |
Intel® Core™ i7-4600U |
2 |
2.1 GHz |
DDR3L |
1 |
1 |
1 |
— |
4 |
6 |
6 / 2 |
12V |
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- Anpassung der Anzeigeoberfläche
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie die gewünschte Modellversion an, Prozessorkonfiguration, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team wird Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Lösung empfehlen.
Q1. Welche Prozessorplattform unterstützt der EPIC54P VER1.1??
Der EPIC54P VER1.1 unterstützt Prozessoren der Intel® Haswell-U- und Broadwell-U-Serie, einschließlich Intel® Celeron, Pentium, Core™ i3, Core™ i5, und Core™ i7-CPUs.
Q2. Welche Speicherspezifikationen werden unterstützt??
Der Vorstand sorgt dafür 1* SO-DIMM-Steckplatz unterstützt Single-Channel-DDR3L-Speicher mit 1600/1333 MHz und einer maximalen Kapazität von 8 GB.
Q3. Welche Anzeigeschnittstellen sind auf dem Motherboard verfügbar??
Das Motherboard unterstützt VGA, HDMI, und LVDS- oder eDP-Anzeigeschnittstellen. Es unterstützt VGA, HDMI, Synchrone/asynchrone LVDS- oder eDP-Anzeige.
Q4. Welche Speicherschnittstellen bietet der EPIC54P VER1.1??
Der Vorstand unterstützt 1* SATA3.0-Schnittstelle und 1* mSATA3.0-Steckplatz zur Speichererweiterung.
F5. Unterstützt das Motherboard die Mini-PCIe-Erweiterung??
Ja. Der EPIC54P VER1.1 beinhaltet 1* Mini-PCIe-Steckplatz, der WLAN- oder 4G-Module unterstützt, und unterstützt sowohl Karten in halber als auch voller Größe.
F6. Welche LAN-Funktionen werden unterstützt??
Das Motherboard unterstützt bis zu 4* RTL8111H Gigabit-LAN-Controller und unterstützt Wake-on-LAN- und PXE-Funktionen.
F7. Unterstützt der EPIC54P VER1.1 die RS485-Kommunikation??
Ja. Das Motherboard unterstützt 6* COM-Ports, und COM2 und COM3 können RS485-Kommunikation unterstützen. COM2 unterstützt optional auch RS422.
F8. Welche Betriebssysteme werden unterstützt??
Der EPIC54P VER1.1 unterstützt Windows 7, Windows 10, und Linux-Betriebssysteme.
CoreIPC bietet zuverlässige Industrie-Computing-Plattformen mit langfristiger Produktverfügbarkeit und flexiblen Anpassungsdiensten für eingebettete und industrielle Anwendungen.
Warum sollten Sie sich für CoreIPC entscheiden?
- Intel Haswell/Broadwell-U-Plattform
- Kompaktes EPIC-Embedded-Board
- Umfangreiche industrielle I/O-Schnittstellen
- VGA-HDMI-LVDS/eDP-Unterstützung
- Mini-PCIe-Erweiterungsmöglichkeit
- Unterstützung für industrielle RS485-Kommunikation
