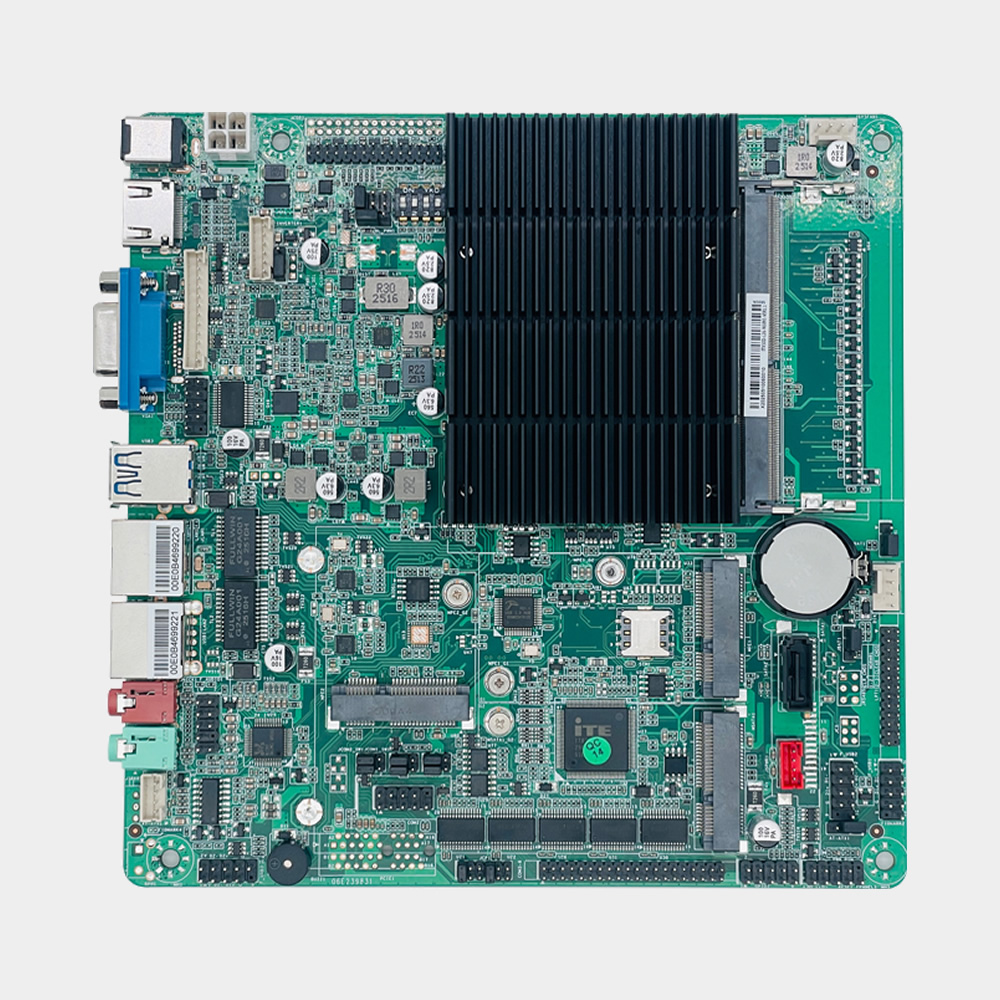

The ITX50D VER1.1 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. Powered by Intel® Jasper Lake Platform, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.
Entworfen mit 6 COM ports with RS485 support, VGA, HDMI, LVDS- oder eDP-Anzeigeschnittstellen, und SATA3.0- und mSATA-Speicherunterstützung, this product supports flexible system integration for commercial display, Kommunikationssteuerung, medizinische Instrumente, Industrielle Steuerung, Finanzausstattung, und Cloud-Terminalanwendungen.
With 170mm x 170mm Mini-ITX form factor, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, the ITX50D VER1.1 provides a dependable platform for OEM and ODM projects.
Hauptmerkmale
- Intel® Jasper Lake Platform
- Mini-ITX
- Dual-Gigabit-LAN
- VGA, HDMI, LVDS or eDP triple display support
- Mini-PCIe and PCIe x1 expansion
- Unterstützung für SATA3.0- und mSATA-Speicher
- Windows 10 and Linux
Bestellinformationen
The ITX50D VER1.1 series is available with Intel® Processor N5095 and N5105 options, providing a reliable and energy-efficient platform for industrial automation, eingebettete Steuerung, Industriedisplays, HMI-Systeme und SB-Terminalanwendungen.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
CPU |
Kerne |
Frequenz |
Erinnerung |
HDMI |
VGA |
LVDS/eDP |
LAN |
USB |
PS/2 |
LPT |
COM/485 |
Leistung |
| 1 |
ITX50D-L12 VER1.1 |
Intel® Processor N5095 |
4 |
2.0 GHz |
DDR4 |
1 |
1 |
1 |
1 |
10 |
— |
1 |
2 / 1 |
12V |
| 2 |
ITX50D-L16 VER1.1 |
Intel® Processor N5095 |
4 |
2.0 GHz |
DDR4 |
1 |
1 |
1 |
1 |
10 |
— |
1 |
6 / 2 |
12V |
| 3 |
ITX50D-L26 VER1.1 |
Intel® Processor N5095 |
4 |
2.0 GHz |
DDR4 |
1 |
1 |
1 |
2 |
8 |
— |
1 |
6 / 2 |
12V |
| 4 |
ITX50D-L26 VER1.1 |
Intel® Processor N5105 |
4 |
2.0 GHz |
DDR4 |
1 |
1 |
1 |
2 |
8 |
— |
1 |
6 / 2 |
12V |
Notiz: LVDS und eDP sind alternative Anzeigeschnittstellenoptionen. Für jede Konfiguration kann nur eine Anzeigeschnittstelle ausgewählt werden.
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- Anpassung der Anzeigeoberfläche (LVDS oder eDP)
- Anpassung der seriellen Schnittstelle
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie die erforderliche Prozessorversion an, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team empfiehlt Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Konfiguration.
Q1. What processor platform does the ITX50D VER1.1 support?
The ITX50D VER1.1 supports the Intel® Jasper Lake platform and integrates the Intel® Celeron N5095 quad-core processor.
Q2. Welche Speicherspezifikationen werden unterstützt??
Das Motherboard bietet 1 x SODIMM slot supporting single-channel 2933MHz DDR4 memory with a maximum capacity of 32GB.
Q3. Welche Anzeigeschnittstellen sind auf dem Motherboard verfügbar??
Das Board unterstützt VGA, HDMI, LVDS, and optional eDP display interfaces. It also supports synchronous and asynchronous triple display according to the product documentation.
Q4. Welche Speicherschnittstellen sind verfügbar??
The ITX50D VER1.1 supports 1 x SATA3.0-Schnittstelle und 1 x mSATA3.0 slot for storage expansion.
F5. Unterstützt das Motherboard die Mini-PCIe-Erweiterung??
Ja. The motherboard supports up to 2 x Mini-PCIe slots for WiFi or 4G modules and also provides 1 x PCIe x1 slot.
F6. What LAN features are supported?
The board supports up to 2 x Realtek RTL8111H Gigabit LAN controllers with Wake-on-LAN and PXE support.
F7. Does the ITX50D VER1.1 support RS485 communication?
Ja. Das Motherboard bietet 6 x COM-Anschlüsse, and COM1 and COM2 support RS485 by default. Optional RS422 support is also available on selected ports.
F8. Welche Betriebssysteme werden unterstützt??
The ITX50D VER1.1 supports Windows 10 und Linux-Betriebssysteme.
