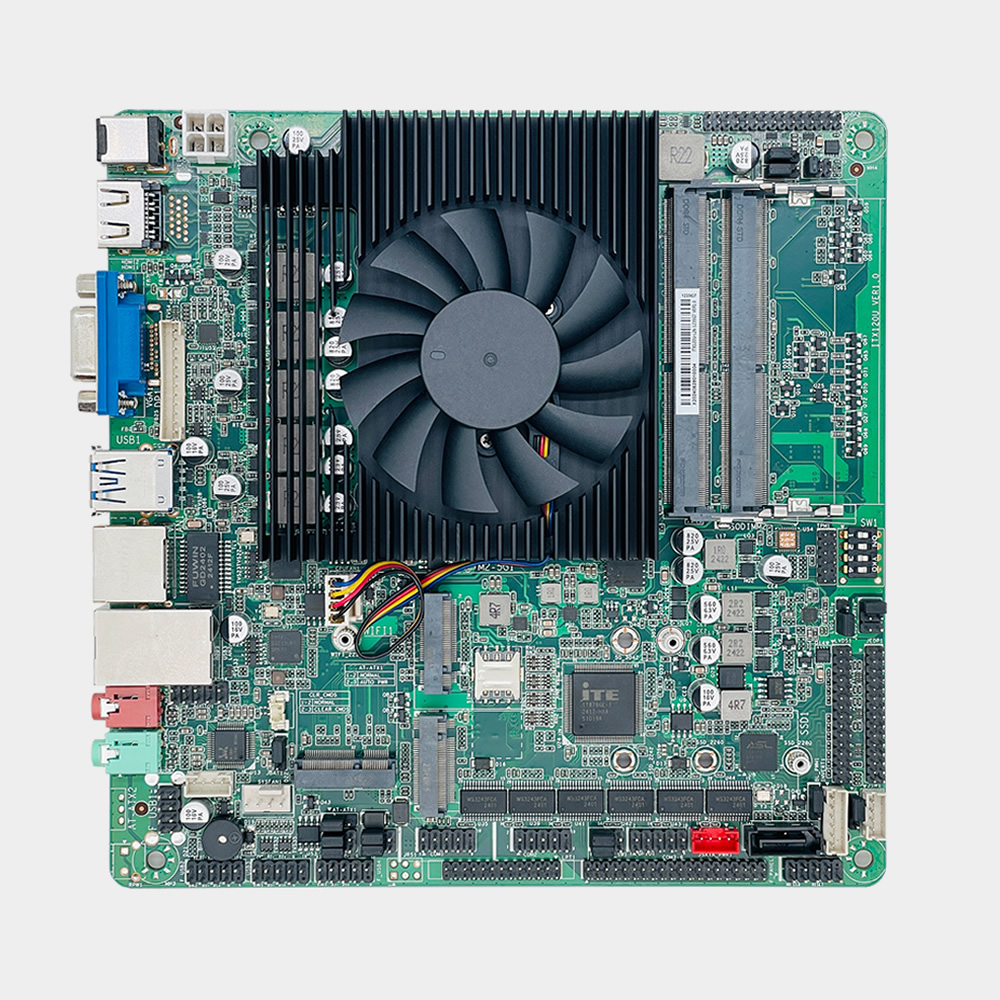

The ITX120U-L26 VER1.1 is a Mini-ITX Industrial Motherboard designed for embedded and industrial applications. Powered by Intel® Alder Lake-U/P and Raptor Lake-U/P processors, Proporciona un rendimiento informático fiable para el control industrial., automatización, y proyectos de sistemas integrados.
Diseñado con 8 Puertos USB, 6 Puertos COM con soporte RS485, and dual Intel I226 Gigabit LAN, multi-display support with HDMI, VGA o DP, LVDS, and eDP interfaces, and M.2 Key-M storage expansion supporting NVME and SATA SSD, Este producto admite una integración flexible del sistema para exhibición comercial., visión artificial, medical instruments, controles industriales, equipo financiero, terminales en la nube, y aplicaciones industriales.
With 170mm x 170mm Mini-ITX dimensions, confiabilidad de grado industrial, y opciones de configuración flexibles, the ITX120U-L26 VER1.1 provides a dependable platform for OEM and ODM projects.
Características clave
- Intel® Alder Lake-U/P and Raptor Lake-U/P processors
- Mini-ITX
- Dual Intel I226 Gigabit LAN
- hdmi, VGA o DP, LVDS, and eDP multi-display support
- M.2 Tecla B, M.2 Key-E expansion support
- M.2 Key-M NVME/SATA SSD and SATA3.0 storage support
- ventanas 10/11 y linux
Información de pedido
The ITX120U-L26 series is available with multiple Intel® 12th and 13th Generation Core™ processor options, delivering high-performance computing capabilities for industrial automation, visión artificial, control integrado, industrial displays and edge computing applications.
Configuraciones de pedido disponibles
| No. |
Modelo |
UPC |
Núcleos |
Frecuencia |
Memoria |
hdmi |
VGA |
LVDS/eDP |
LAN |
USB |
LPT |
COM/485 |
Fuerza |
| 1 |
ITX120U-L26-1215U |
Intel® Core™ i3-1215U |
2P + 4E |
1.2 – 4.4 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 2 |
ITX120U-L26-1235U |
Intel® Core™ i5-1235U |
2P + 8E |
1.3 – 4.4 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 3 |
ITX120U-L26-1265U |
Intel® Core™ i7-1265U |
2P + 8E |
1.8 – 4.8 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 4 |
ITX120U-L26-1240P |
Intel® Core™ i5-1240P |
4P + 8E |
1.7 – 4.4 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 5 |
ITX120U-L26-12450H |
Intel® Core™ i5-12450H |
4P + 4E |
2.0 – 4.4 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 6 |
ITX120U-L26-1340P |
Intel® Core™ i5-1340P |
4P + 8E |
1.9 – 4.6 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 7 |
ITX120U-L26-1335U |
Intel® Core™ i5-1335U |
2P + 8E |
1.3 – 4.6 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
| 8 |
ITX120U-L26-13420H |
Intel® Core™ i5-13420H |
4P + 4E |
2.1 – 4.6 GHz |
2 ×DDR4 |
1 |
1 |
1 |
2 |
8 |
1 |
6 / 2 |
19V |
Nota: LVDS y eDP son opciones de interfaz de pantalla alternativas. Solo se puede seleccionar una interfaz de pantalla para cada configuración..
Opciones de personalización
- Configuración de memoria y capacidad de almacenamiento.
- Personalización del BIOS
- Personalización del logotipo
- Personalización del embalaje
- Personalización de la interfaz de E/S
- Personalización de la interfaz de visualización (LVDS o eDP)
- Operating system customization
- Soporte de proyectos OEM y ODM
Información de cotización
Para solicitudes de cotización, proporcione la versión requerida del procesador, capacidad de memoria, capacidad de almacenamiento, Sistema operativo, cantidad estimada del pedido y cualquier requisito de personalización. Nuestro equipo de ingeniería recomendará la configuración más adecuada según las necesidades de su proyecto..
Q1. What processor platform does the ITX120U-L26 VER1.1 support?
The ITX120U-L26 VER1.1 supports Intel® Alder Lake-U/P/H 12th Gen and Raptor Lake-U/P/H 13th Gen i3/i5/i7 processors.
Q2. ¿Qué especificaciones de memoria son compatibles??
This motherboard provides 2 x SO-DIMM slots supporting dual-channel 3200MHz DDR4 memory with a maximum capacity of 64GB.
Q3. ¿Qué interfaces de visualización están disponibles en la placa base??
The board supports HDMI2.1, VGA or optional DP, LVDS or optional eDP, and EDP2 display interfaces. The document states support for synchronous and asynchronous four-display output.
Q4. What storage interfaces are supported?
The motherboard supports 1 x SATA3.0 interface and 1 x M.2 Tecla-M 2280/2242 slot supporting NVME and SATA SSD storage devices.
Q5. What expansion interfaces are available?
La junta proporciona 1 x M.2 Key-B slot supporting 4G/5G modules and 1 x M.2 Key-E slot for WiFi and Bluetooth modules.
Q6. ¿Qué funciones de LAN son compatibles??
The motherboard integrates 2 x Intel I226 Gigabit LAN controllers and supports Wake-on-LAN and PXE functions.
P7. ¿La placa base admite comunicación RS485??
Sí. La placa base admite hasta 6 Puertos COM, and selected COM ports support RS485 and RS422 communication depending on configuration.
P8. ¿Qué sistemas operativos son compatibles??
The ITX120U-L26 VER1.1 supports Windows 10, ventanas 11, y sistemas operativos Linux.
CoreIPC proporciona plataformas informáticas industriales confiables con disponibilidad de productos a largo plazo y servicios de personalización flexibles para aplicaciones industriales y integradas..
