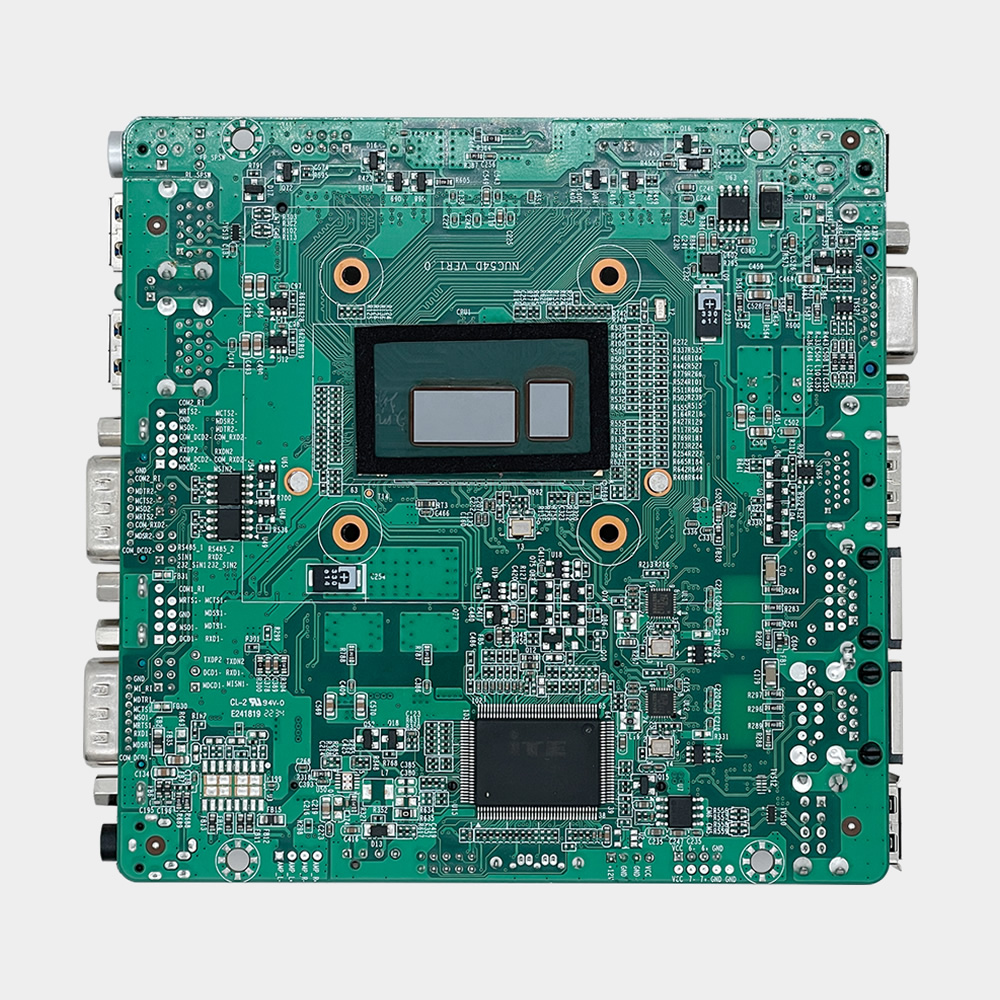

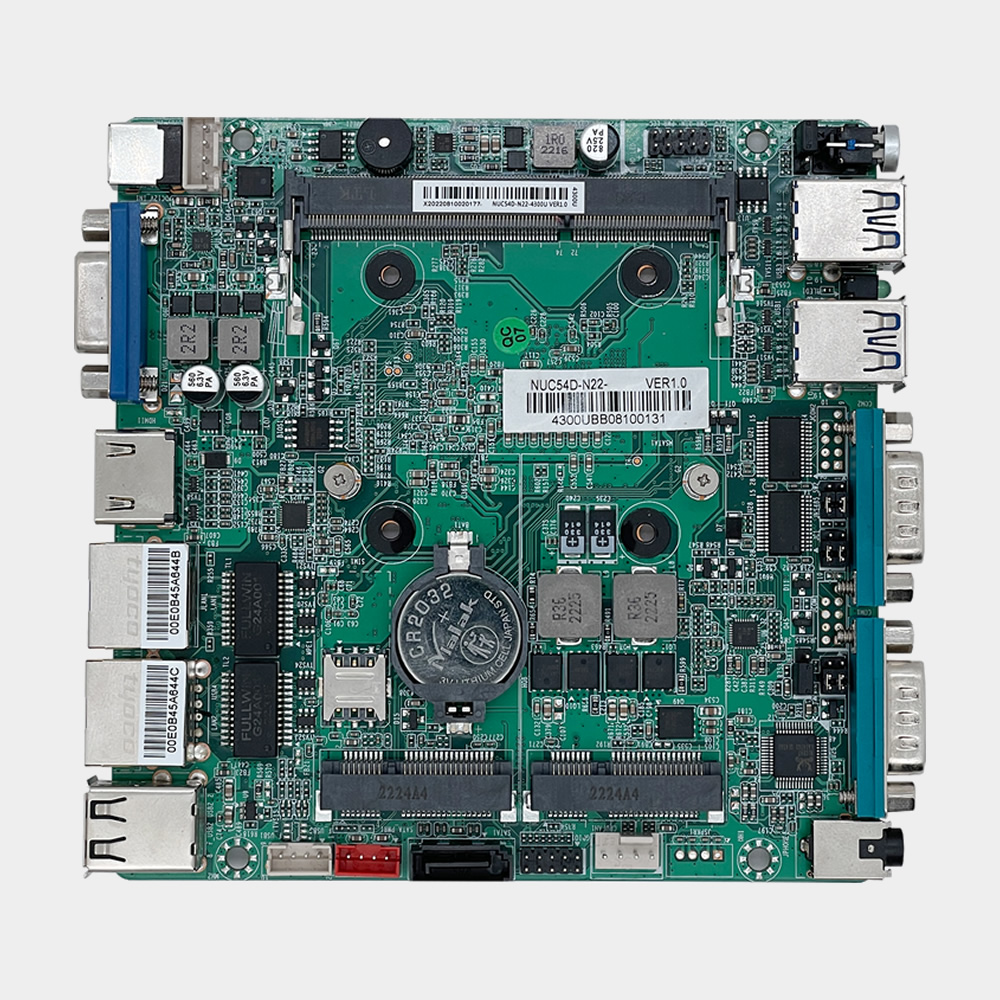

The NUC54D VER1.1 is a 120mm x 120mm Embedded Board designed for embedded and industrial applications. Powered by Intel® Haswell-U or Broadwell-U Platform, 産業用制御に信頼性の高いコンピューティング パフォーマンスを提供します。, オートメーション, および組み込みシステムプロジェクト.
Designed with dual Gigabit LAN, RS232/RS485 serial communication, USB 3.0 and USB 2.0 接続性, VGA and HDMI dual display support, SATA3.0 および mSATA ストレージのサポート, この製品は、商用ディスプレイの柔軟なシステム統合をサポートします。, mini computer, 医療器具, 産業用制御, 金融機器, クラウド端末, および産業用途.
With 120mm x 120mm compact dimensions, 産業グレードの信頼性, 柔軟な構成オプション, the NUC54D VER1.1 provides a dependable platform for OEM and ODM projects.
主な特長
- Intel® Haswell-U or Broadwell-U Platform
- 120mm×120mm
- デュアルギガビットLAN
- VGA and HDMI dual display
- Mini-PCIe expansion for WIFI/4G modules
- SATA3.0およびmSATAストレージのサポート
- 窓 7 / 窓 10 / Linux
注文情報
The NUC54D VER1.1 is available with multiple Intel® processor options, 産業オートメーションのための信頼できるプラットフォームを提供, 組み込み制御, edge computing and long-life industrial applications.
利用可能な注文構成
| いいえ. |
モデル |
CPU |
コア |
頻度 |
メモリ |
HDMI |
VGA |
LAN |
USB |
PS/2 |
LPT |
COM/485 |
力 |
| 1 |
NUC54D-N22-4030U VER1.1 |
インテル® Core™ i3-4030U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
2 |
7 |
— |
— |
2 / 2 |
12V |
| 2 |
NUC54D-N22-4300U VER1.1 |
インテル® Core™ i5-4300U |
2 |
1.9 GHz |
DDR3L |
1 |
1 |
2 |
7 |
— |
— |
2 / 2 |
12V |
| 3 |
NUC54D-N22-5200U VER1.1 |
Intel® Core™ i5-5200U |
2 |
2.2 GHz |
DDR3L |
1 |
1 |
2 |
7 |
— |
— |
2 / 2 |
12V |
カスタマイズオプション
- メモリとストレージ容量の構成
- BIOSのカスタマイズ
- ロゴのカスタマイズ
- パッケージングのカスタマイズ
- I/Oインターフェースのカスタマイズ
- OEMおよびODMプロジェクトのサポート
見積情報
見積依頼について, 必要なプロセッサのバージョンを入力してください, メモリ容量, ストレージ容量, オペレーティング·システム, 推定注文数量とカスタマイズ要件. 当社のエンジニアリングチームは、プロジェクトのニーズに基づいて最適な構成を推奨します。.
Q1. What processor platform does the NUC54D VER1.1 support?
The NUC54D VER1.1 supports Intel® Haswell-U and Broadwell-U series processors, including Celeron, ペンティアム, Core® i3, Core® i5, and Core® i7 CPUs.
第2四半期. サポートされているメモリ仕様?
理事会が提供するのは、 1 x SO-DIMM memory slot supporting single-channel 1600/1333MHz DDR3L memory with a maximum capacity of 8GB.
Q3. マザーボードで利用できるディスプレイ インターフェイスは何ですか?
マザーボードが提供するのは、 1 x VGA interface and 1 x HDMI interface. The document states that VGA and HDMI synchronous/asynchronous display is supported.
Q4. サポートされているストレージ インターフェイス?
The NUC54D VER1.1 supports 1 x SATA3.0 interface with 6Gbps transfer speed and 1 x mSATA3.0 slot for storage expansion.
Q5. Does the board support Mini-PCIe expansion?
はい. マザーボードには以下が含まれます 1 x Mini-PCIe slot that supports WIFI and 4G modules.
Q6. どのようなネットワーク機能がサポートされているか?
マザーボードは最大でサポートします 2 x Realtek RTL8111H Gigabit LAN controllers and supports Wake-on-LAN and PXE functions.
Q7. マザーボードは RS485 通信をサポートしていますか?
はい. COM1 and COM2 support RS232 by default and can be configured to support RS485 communication through jumper settings.
Q8. サポートされているオペレーティング システム?
The NUC54D VER1.1 supports Windows 7, 窓 10, および Linux オペレーティング システム.
CoreIPC は、組み込みおよび産業用アプリケーション向けに製品の長期可用性と柔軟なカスタマイズ サービスを備えた信頼性の高い産業用コンピューティング プラットフォームを提供します.
