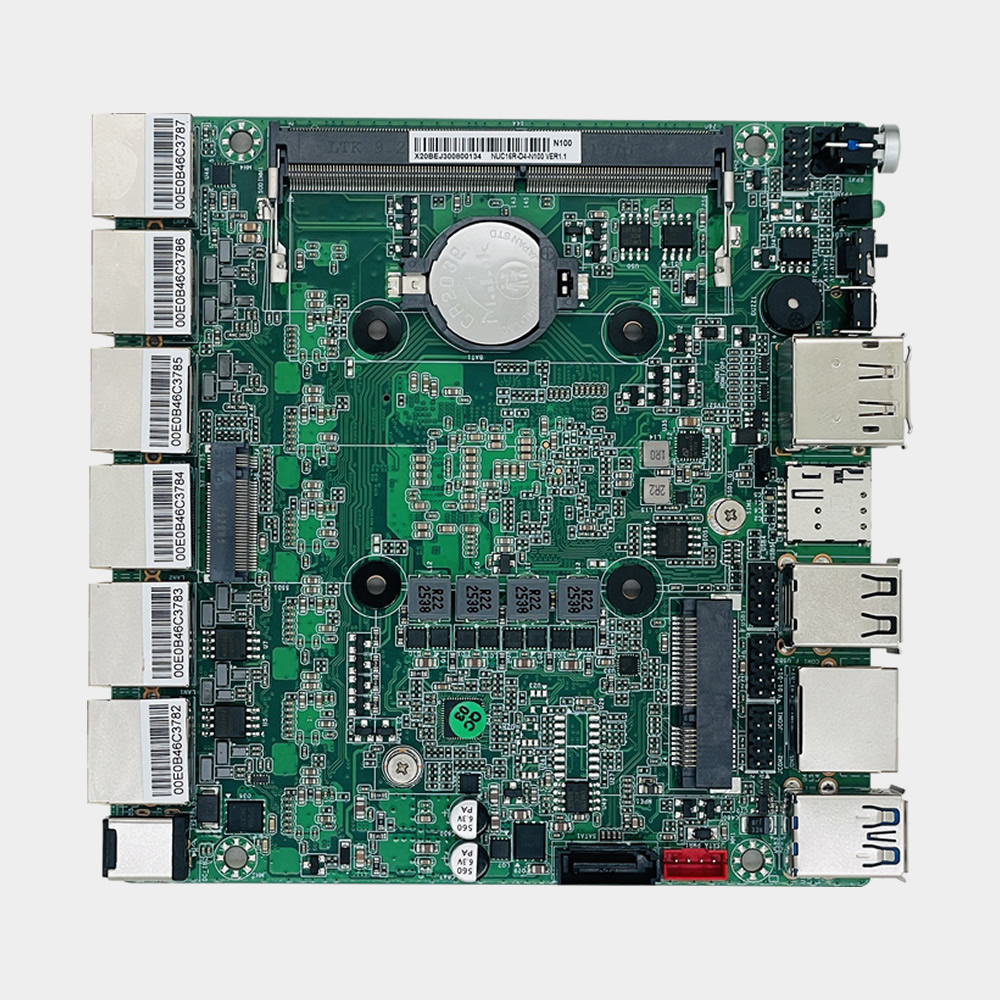

The NUC16R-D4 VER1.1 is a Nano-ITX Embedded Board designed for embedded and industrial applications. Powered by Intel® Alder Lake-N Twin Lake-N Platform, فهو يوفر أداء حاسوبيًا موثوقًا للتحكم الصناعي, الأتمتة, ومشاريع النظام المدمج.
مصممة مع 6 x Intel® I225V or I226 2.5GbE LAN ports, dual display support via HDMI and DP, and M.2 Key-M PCIe/SATA SSD storage support, يدعم هذا المنتج تكامل النظام المرن للتوجيه الناعم, أمن الشبكة, التحكم الصناعي, والتطبيقات الطرفية السحابية.
With a compact 120mm x 120mm form factor, موثوقية من الدرجة الصناعية, وخيارات التكوين المرنة, the NUC16R-D4 VER1.1 provides a dependable platform for OEM and ODM projects.
الميزات الرئيسية
- Intel® Alder Lake-N Twin Lake-N Platform
- نانو آي تي إكس
- 6 x Intel® I225V or I226 2.5GbE LAN
- 1 x HDMI, 1 x DP dual display support
- 1 × فتحة Mini-PCIe
- 1 × M.2 مفتاح-M 2280/2242 PCIe/SATA SSD slot
- ويندوز 10 / ويندوز 11 / لينكس
طلب المعلومات
The NUC16R-D4 VER1.1 is available with multiple Intel® processor options, providing a high-performance and energy-efficient platform for network security, industrial automation, حوسبة الحافة, industrial gateways and communication applications.
تكوينات الطلب المتاحة
| لا. |
نموذج |
وحدة المعالجة المركزية |
النوى |
Max Frequency |
TDP |
ذاكرة |
اتش دي ام اي |
موانئ دبي |
لان |
USB |
بس/2 |
LPT |
كوم/485 |
قوة |
| 1 |
NUC16R-D4 VER1.1 |
Intel® Processor N95 |
4 |
حتى 3.4 غيغاهرتز |
15W |
DDR4 |
1 |
1 |
6 |
7 |
— |
— |
2 / 0 |
12V |
| 2 |
NUC16R-D4 VER1.1 |
معالج إنتل® N100 |
4 |
حتى 3.4 غيغاهرتز |
6W |
DDR4 |
1 |
1 |
6 |
7 |
— |
— |
2 / 0 |
12V |
| 3 |
NUC16R-D4 VER1.1 |
Intel® Processor N200 |
4 |
حتى 3.7 غيغاهرتز |
6W |
DDR4 |
1 |
1 |
6 |
7 |
— |
— |
2 / 0 |
12V |
| 4 |
NUC16R-D4 VER1.1 |
إنتل® كور™ i3-N305 |
8 |
حتى 3.8 غيغاهرتز |
15W |
DDR4 |
1 |
1 |
6 |
7 |
— |
— |
2 / 0 |
12V |
| 5 |
NUC16R-D4 VER1.1 |
معالج إنتل® N150 |
4 |
حتى 3.6 غيغاهرتز |
6W |
DDR4 |
1 |
1 |
6 |
7 |
— |
— |
2 / 0 |
12V |
| 6 |
NUC16R-D4 VER1.1 |
Intel® Processor N250 |
4 |
حتى 3.8 غيغاهرتز |
6W |
DDR4 |
1 |
1 |
6 |
7 |
— |
— |
2 / 0 |
12V |
خيارات التخصيص
- تكوين الذاكرة وسعة التخزين
- تخصيص BIOS
- تخصيص الشعار
- تخصيص التغليف
- تخصيص واجهة الإدخال/الإخراج
- دعم مشروع تصنيع المعدات الأصلية وأوديإم
معلومات الاقتباس
لطلبات الاقتباس, يرجى تقديم إصدار المعالج المطلوب, سعة الذاكرة, سعة التخزين, نظام التشغيل, كمية الطلب المقدرة وأي متطلبات التخصيص. سيوصي فريقنا الهندسي بالتكوين الأكثر ملاءمة بناءً على احتياجات مشروعك.
س1. What processor platform does the NUC16R-D4 VER1.1 support?
The NUC16R-D4 VER1.1 supports Intel® Alder Lake-N and Twin Lake-N series processors. The board integrates an Intel® Celeron N100 quad-core processor by default.
Q2. ما هي مواصفات الذاكرة المدعومة?
توفر اللوحة الأم 1 x SODIMM slot supporting single-channel 3200MHz DDR4 memory with up to 16GB capacity.
س3. ما هي واجهات العرض المتوفرة على اللوحة?
The board features 1 x HDMI and 1 x DP display interface. It supports HDMI and DP synchronous/asynchronous display output with up to 4K 60Hz resolution.
س 4. ما هي واجهات التخزين المتاحة?
The NUC16R-D4 VER1.1 provides 1 واجهة SATA3.0 و 1 × M.2 مفتاح-M 2280/2242 PCIe/SATA SSD slot for storage expansion.
س5. هل تدعم اللوحة الأم توسيع Mini-PCIe?
نعم. يتضمن المجلس 1 x Mini-PCIe slot supporting WiFi or 4G modules. The slot can also be hardware-adjusted to support mSATA.
س6. ما هي ميزات الشبكة المدعومة?
تدعم اللوحة الأم 6 x Intel® I225 or I226 2.5GbE LAN ports with Wake-on-LAN and PXE boot functions.
س7. هل تدعم اللوحة اتصالات RS485؟?
نعم. توفر اللوحة الأم 2 x COM interfaces. RS485 or RS422 communication can be supported through hardware adjustment on selected COM ports.
Q8. ما هي أنظمة التشغيل المدعومة?
The NUC16R-D4 VER1.1 supports Windows 10, ويندوز 11, وأنظمة التشغيل لينكس.
توفر CoreIPC منصات حوسبة صناعية موثوقة مع توفر المنتج على المدى الطويل وخدمات التخصيص المرنة للتطبيقات المدمجة والصناعية.
