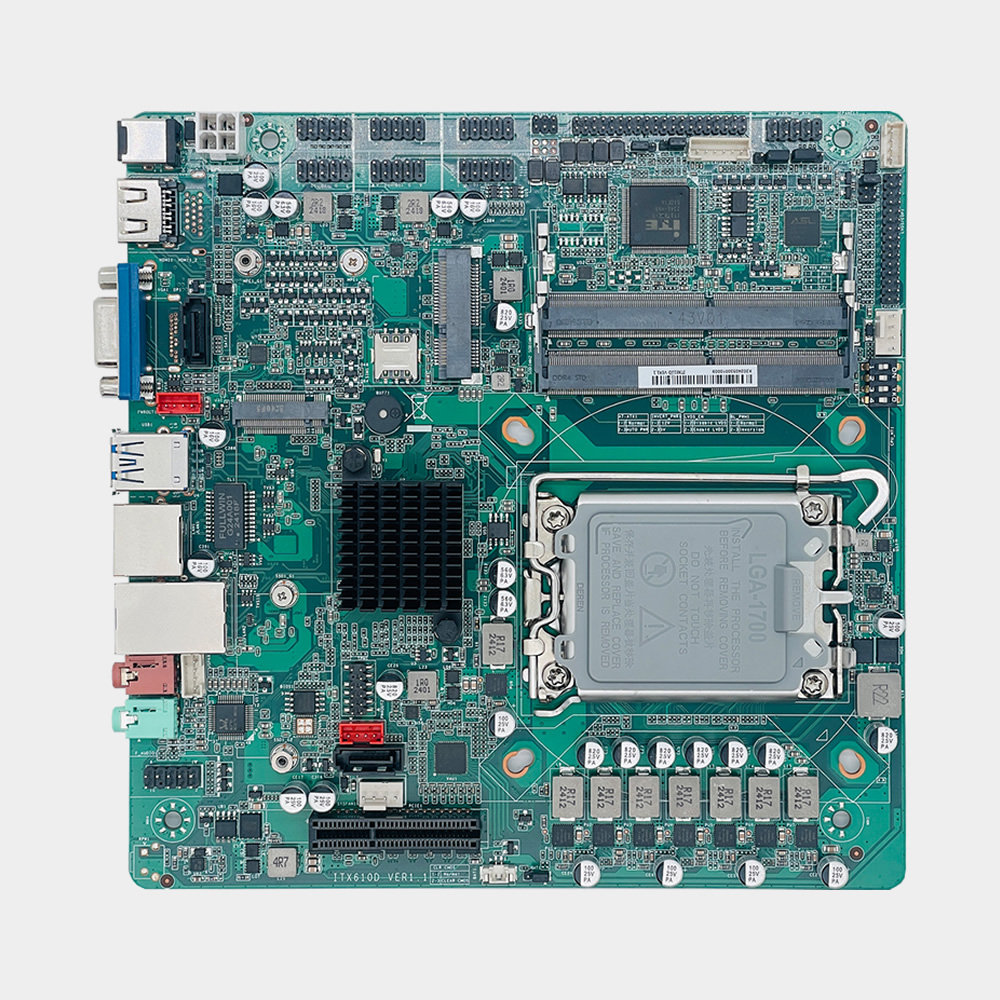

Das ITXH610D-L26 VER1.1 ist ein Mini-ITX-Industrie-Motherboard, das für eingebettete und industrielle Anwendungen entwickelt wurde. Angetrieben durch Intel® LGA1700 Pentium/Celeron/Core™ i3/i5/i7-Prozessoren der 12./13./14. Generation, Es bietet zuverlässige Rechenleistung für die industrielle Steuerung, Automatisierung, und eingebettete Systemprojekte.
Entworfen mit 6 COM-Ports mit RS485-Unterstützung, HDMI, VGA, und LVDS-Anzeigeschnittstellen, und M.2 Key-M NVME/SATA-Speicherunterstützung, Dieses Produkt unterstützt die flexible Systemintegration für kommerzielle Displays, maschinelles Sehen, medizinische Ausrüstung, Industrielle Steuerung, Finanzausstattung, und Cloud-Terminalanwendungen.
Mit 180 mm x 180 mm Mini-ITX-Formfaktor, Zuverlässigkeit auf Industrieniveau, und flexible Konfigurationsmöglichkeiten, Der ITXH610D-L26 VER1.1 bietet eine zuverlässige Plattform für OEM- und ODM-Projekte.
Hauptmerkmale
- Intel® LGA1700-Plattform der 12./13./14. Generation
- Mini-ITX
- Dual-Gigabit-LAN
- HDMI, VGA, und LVDS-Display-Unterstützung
- Mini-PCIe und PCIe 4.0 X4-Erweiterung
- M.2 Key-M NVME/SATA- und SATA3.0-Speicherunterstützung
- Windows 10/11 und Linux
Bestellinformationen
Die ITXH610D-Serie basiert auf Intel® H610/B660-Chipsätzen und ist für die industrielle Automatisierung konzipiert, eingebettete Steuerung, maschinelles Sehen, Industriedisplays und Edge-Computing-Anwendungen. Es stehen mehrere LAN- und serielle Portkonfigurationen zur Verfügung, um unterschiedlichen Projektanforderungen gerecht zu werden.
Verfügbare Bestellkonfigurationen
| NEIN. |
Modell |
Chipsatz |
Erinnerung |
HDMI |
VGA |
LVDS |
LAN |
USB |
PS/2 |
LPT |
COM/485 |
Leistung |
| 1 |
ITXH610D-L26 VER1.1 |
Intel® H610 / B660 |
DDR4 |
1 |
1 |
1 |
2 |
8 |
0 |
0 |
6 / 2 |
12-19V |
| 2 |
ITXH610D-L16 VER1.1 |
Intel® H610 / B660 |
DDR4 |
1 |
1 |
1 |
1 |
8 |
0 |
0 |
6 / 2 |
12-19V |
| 3 |
ITXH610D-L12 VER1.1 |
Intel® H610 / B660 |
DDR4 |
1 |
1 |
1 |
1 |
8 |
0 |
0 |
2 / 1 |
12-19V |
Anpassungsoptionen
- Konfiguration von Arbeitsspeicher und Speicherkapazität
- BIOS-Anpassung
- Logo-Anpassung
- Verpackungsanpassung
- Anpassung der I/O-Schnittstelle
- Anpassung der seriellen Schnittstelle
- Anpassung der Anzeigeoberfläche
- OEM- und ODM-Projektunterstützung
Angebotsinformationen
Für Angebotsanfragen, Bitte geben Sie die gewünschte Modellversion an, Prozessorkonfiguration, Speicherkapazität, Speicherkapazität, Betriebssystem, geschätzte Bestellmenge und etwaige Anpassungsanforderungen. Unser Engineering-Team wird Ihnen basierend auf Ihren Projektanforderungen die am besten geeignete Lösung empfehlen.
Q1. Welche Prozessorplattform unterstützt der ITXH610D-L26 VER1.1??
Der ITXH610D-L26 VER1.1 unterstützt Intel® 12th, 13Th, und LGA1700 Celeron der 14. Generation, Pentium, und Core™ i3/i5/i7-Prozessoren.
Q2. Welche maximale Speicherkapazität wird unterstützt??
Das Motherboard bietet 2 x DDR4 SO-DIMM-Steckplätze mit Dual-Channel-Unterstützung und unterstützt bis zu 64 GB Speicherkapazität bei 3200 MHz.
Q3. Welche Anzeigeschnittstellen sind auf diesem Motherboard verfügbar??
Das Board unterstützt HDMI2.0, VGA, und LVDS-Anzeigeschnittstellen. Optionale Konfigurationen unterstützen DP, Dual-HDMI, und eDP-Schnittstellen.
Q4. Welche Speicherschnittstellen sind verfügbar??
Das Motherboard bietet 2 x SATA3.0-Schnittstellen und 1 x M.2 Key-M 2280/2242 Steckplatz mit NVME- und SATA-SSD-Unterstützung.
F5. Unterstützt das Motherboard Erweiterungsmodule??
Ja. Der Vorstand unterstützt 1 x Mini-PCIe-Steckplatz für WLAN- oder 4G-Module und 1 x PCIe 4.0 x4-Erweiterungssteckplatz.
F6. Welche Netzwerkfunktionen werden unterstützt??
Das Motherboard unterstützt 2 x Realtek-Gigabit-LAN-Ports mit Wake-on-LAN- und PXE-Funktionen.
F7. Unterstützt das Board die RS485-Kommunikation??
Ja. Das Motherboard unterstützt bis zu 4 x RS485-Schnittstellen und bietet 6 COM-Ports mit konfigurierbaren RS232/RS485-Modi über BIOS-Einstellungen.
F8. Welche Betriebssysteme werden unterstützt??
Das Motherboard unterstützt Windows 10, Windows 11, und Linux-Betriebssysteme.
